ADXL 345 Accelerometer Board for 36 Stepper Motors

Descriere

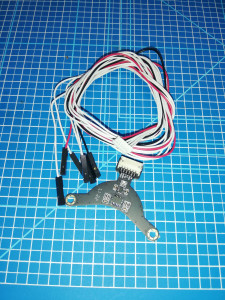

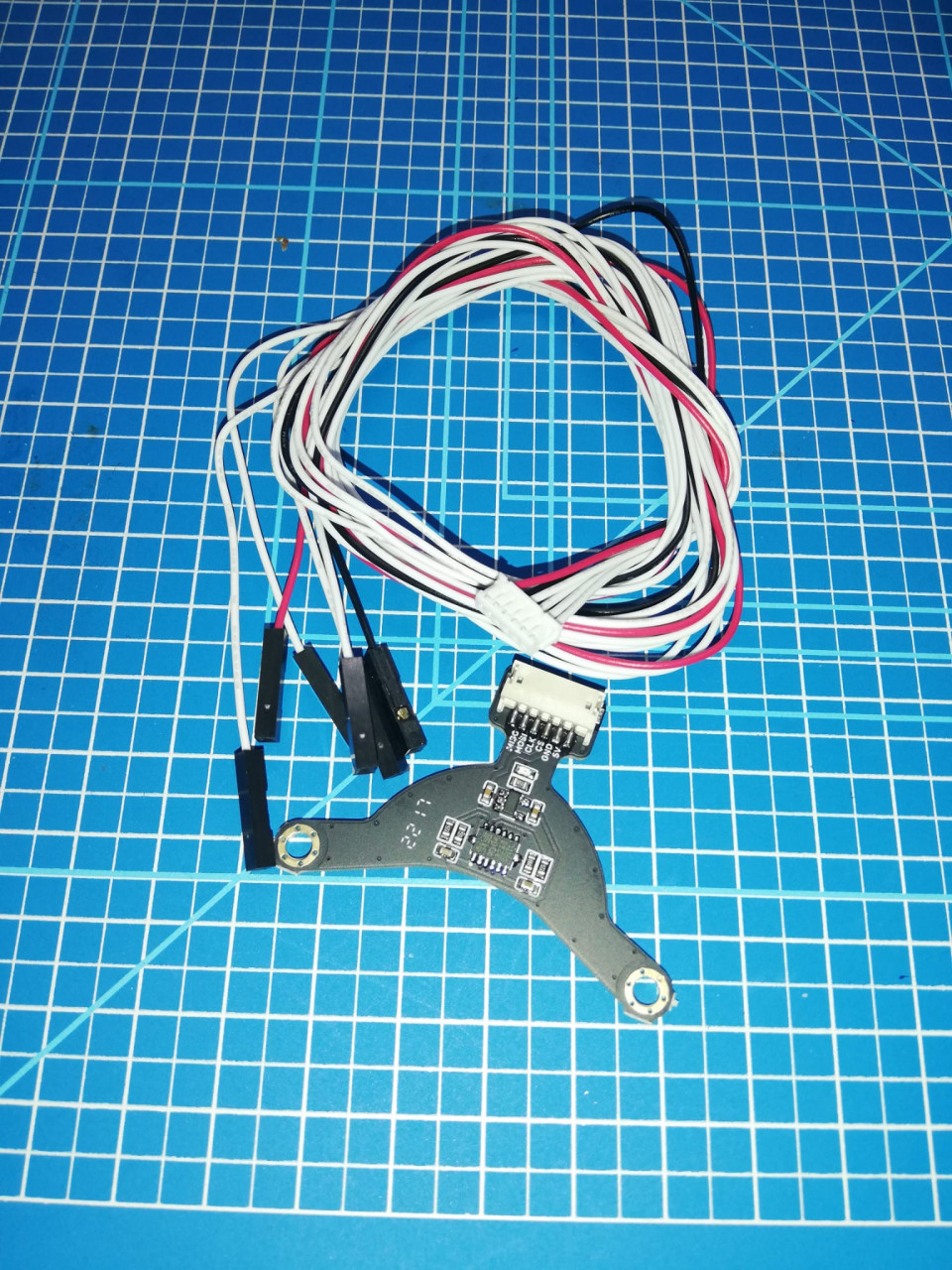

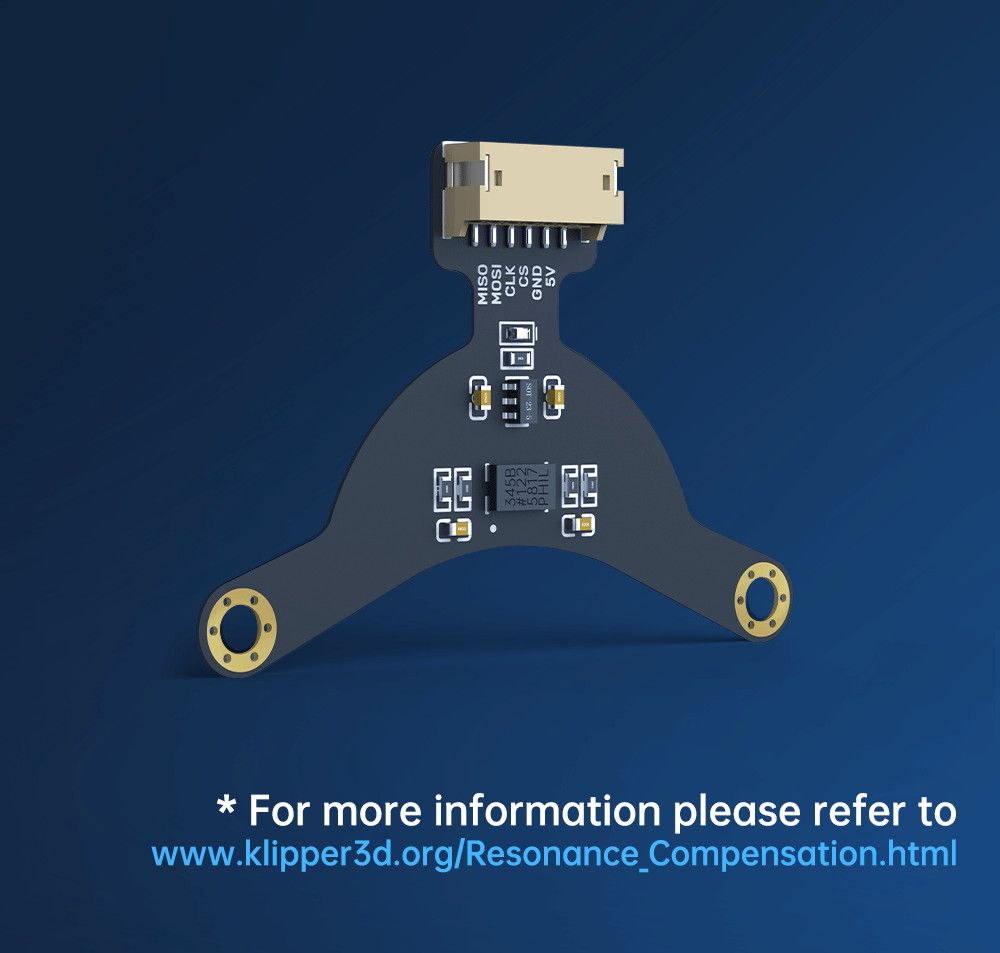

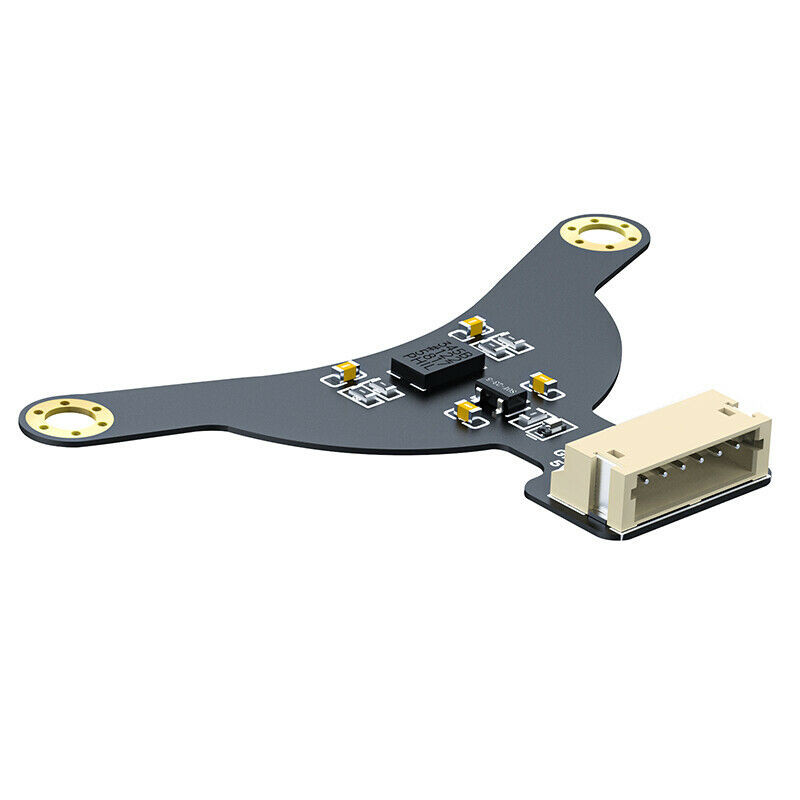

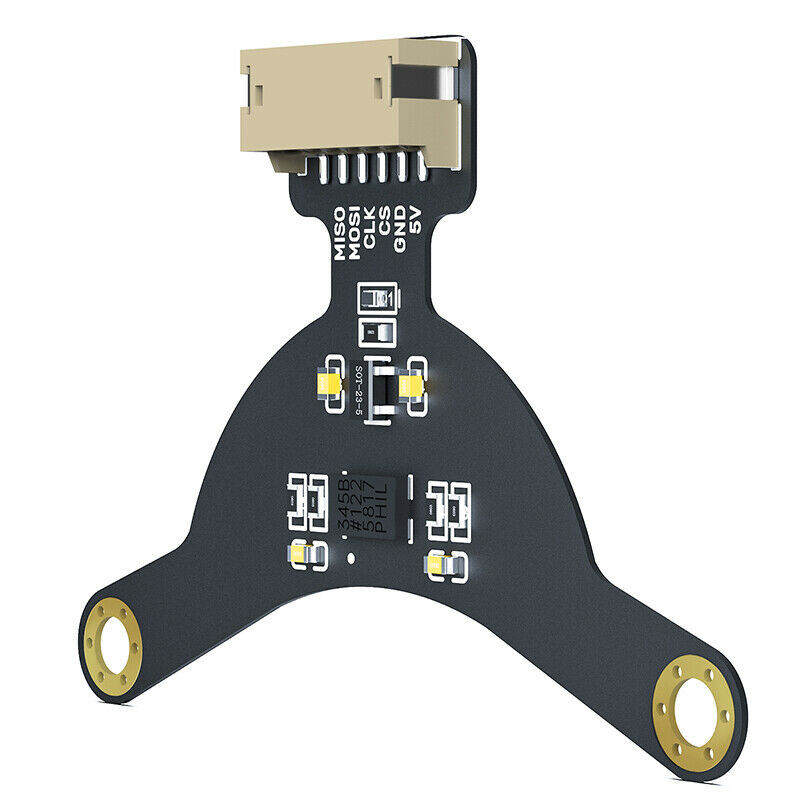

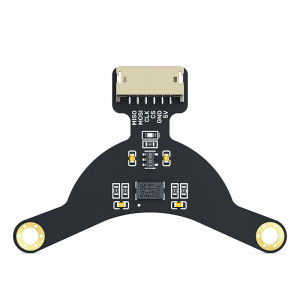

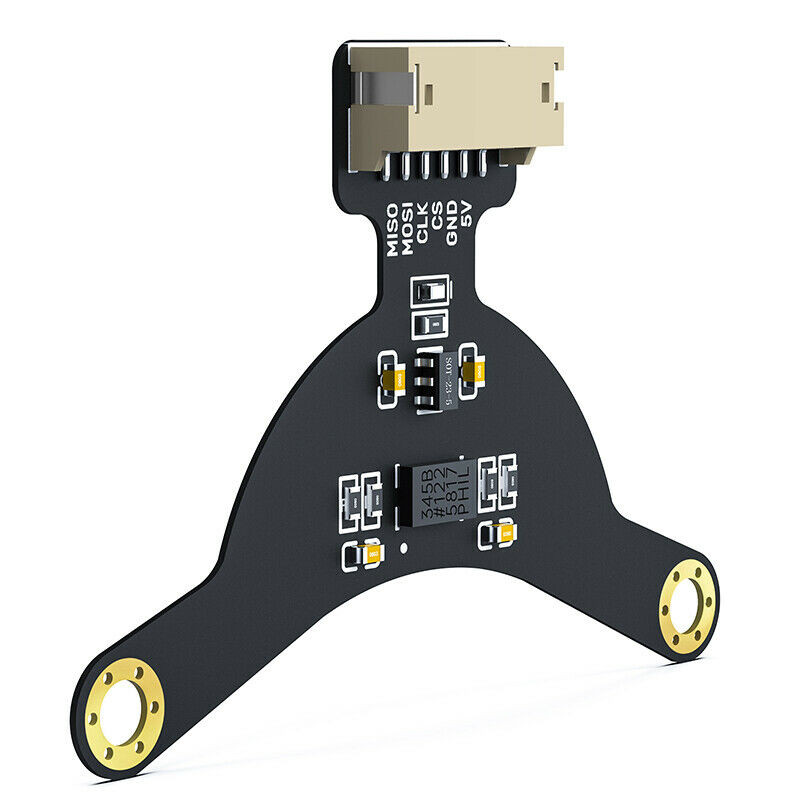

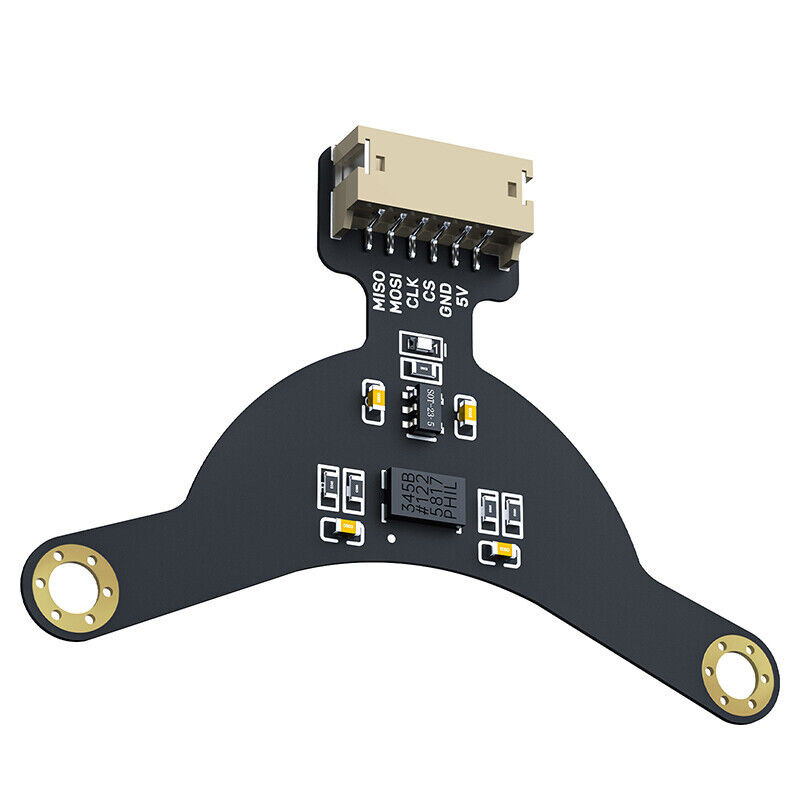

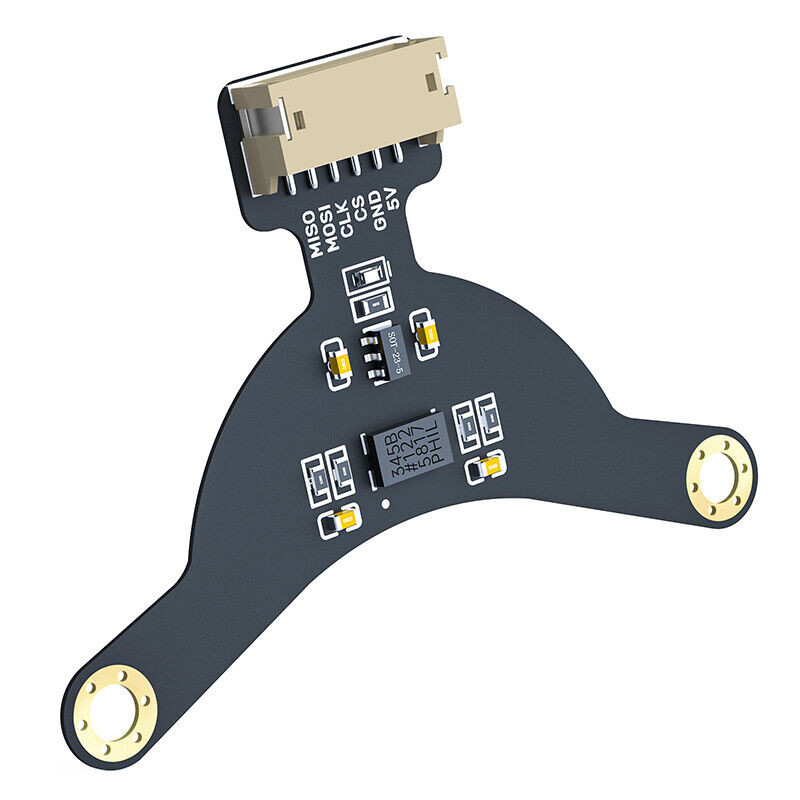

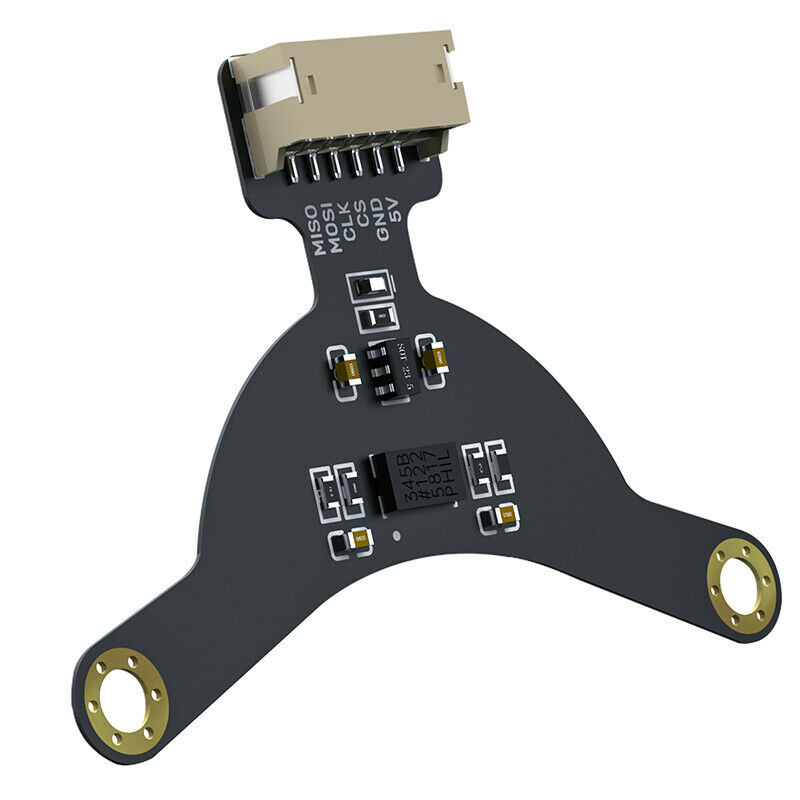

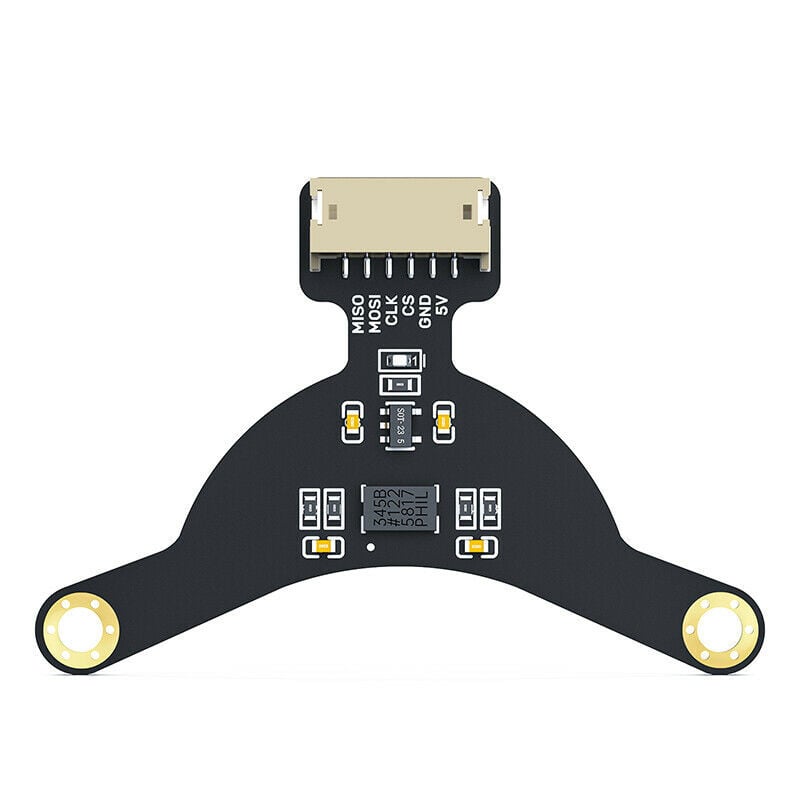

Producator BIGTREETECH ADXL345 V1.0 este o placă care contine accelerometru pe trei axe cu fixare pe motoare pas cu pas de tip Nema14 ROUND PANCAKE MOTOR 36. Poate fi conectat la placa de baza prin mufa ZH1.5 6Pin. Caracteristicile produsului 1.Pentru conectare se foloseste cablul inclus care este prevazut la un capat cu o mufa ZH1.5 6Pin, iar celălalt capăt are pentru fiecare fir mufe DuPont de 2,54 mm 6*1Pin 70 cm, care poate fi ușor compatibil cu plăcile de bază fără soclu ADXL345, iar cablul este de 70 cm lungime. 2. Poate fi montat direct pe motorul pas cu 36, acest lucru face ca el sa fie usor de fixat. 3. Folosind comunicarea SPI, poate fi conectat direct la sursa de alimentare de 5V a plăcii principale. 4. ADXL345 este un accelerometru pe 3 axe cu un interval de măsurare opțional de ±2 g, ±4 g, ±8 g sau ±16 g, rezoluție de 13 biți. Capacitatea de a măsura atât accelerația dinamică datorată mișcării sau șocului, cât și accelerația staționară, cum ar fi accelerația gravitațională, permite dispozitivului să funcționeze ca un senzor de înclinare. Suport firmware În prezent, acest produs acceptă doar firmware-ul Klipper. Chestiuni care necesită atenție 1. Accelerometrul cu trei axe ADXL345BCCZ trebuie să aibă un plan de instalare stabil, altfel îi va afecta precizia măsurării. 2. Rețineți că placa este alimentată de 5V, iar 5V și GND nu pot fi conectate invers.
