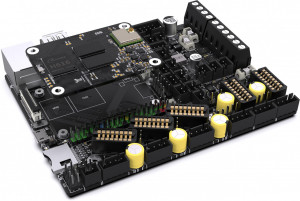

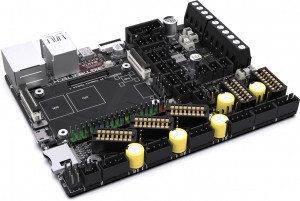

BIGTREETECH Manta E3EZ
Descriere
Această placă de bază din seria Manta permite instalarea Raspberry Pi direct pe placa prin conectori B2B.
Funcționează cu CB1 sau CM4.
Procesor ARM Cortex-M0+ STM32G0B1RE cu 32 de biți și 64 MHz
Suportă Klipper și Marlin.
Sloturi EZ driver cu design sigur fără șuruburi și pini.
Înlocuire directă pentru Ender 3 și Ender 5 cu aceleași găuri de montaj.
TPS5450-5A pentru instalarea unui Raspberry Pi extern.
Caracteristici::
O placă de bază din seria Manta.
Placa de bază Manta E3EZ are un design inovator și integrat, care are avantajele obișnuite ale seriei Manta. Placa conține același conector ca Raspberry Pi, astfel încât orice versiune de CB1 sau CM4 poate fi instalată rapid și fiabil direct pe placa de bază pentru a rula Klipper sau OctoPrint. Datorită cipului ARM Cortex-M0+ cu 32 de biți și 64 MHz, Marlin poate fi chiar operat fără CB1 sau CM4! Placa are 40 de pini GPIO, lăsând deschise o gamă incredibil de largă de posibilități DIY.
Upgrade direct pentru Ender-3 și Ender-5.
Cu găurile de montaj ale E3EZ identice cu cele ale Ender-3 și Ender-5, Manta E3EZese înlocuitor ideal.
Există, de asemenea, o bună compatibilitate cu Ender-3 Pro, Ender-5 Pro, CR-10 și alte imprimante 3D.
5 sloturi EZ driver.
Sloturile EZ Driver au un design sigur care nu permit montarea gresita a driverelor.
Puteți alege între SPI și UART - dar nu aveți nevoie de șuruburi sau alte lemente pentru montare.
Microcontroller puternic ARM Cortex-M0+ STM32G0B1RE.
Placa de bază este echipată cu un microcontroler puternic ARM Cortex-M0+ STM32G0B1RE cu 32 de biți și 64 MHz. Microcontrolerul suportă atât Marlin, cât și Klipper, Marlin putând fi chiar operat fără CB1 sau CM4!
Ecrane de control(display).
Placa de bază are interfețe integrate SPI și HDMI. Acestea asigură disponibilitatea mai multor opțiuni de afișare!
Siguranta la cel mai înalt nivel.
Manta E3EZ are numeroase funcții de siguranță:
ate pentru o mai mare protecție: Condensatorii suportă până la 56V; toți driverii sunt izolați de MCU prin cipuri de izolare speciale.
► TPS5450-5A: Suportă o ieșire de până la 5A pentru alimentarea unui Raspberry Pi extern.
► Condesatori și componente de conducere de înaltă calitate pentru o mai mare protecție: Condensatorii suportă până la 56V; toți driverii sunt izolați de MCU prin cipuri de izolare speciale.
► Siguranță înlocuibilă: În caz de scurtcircuit, siguranța poate fi imlocuita
► MOSFET-uri cu eficiență ridicată pentru a reduce generarea de căldură și a crește performanța plăcii de bază.
► Patul incalzit (HB) și incalzitoarele pentru hotend(HE0, HE1) beneficiază de surse de alimentare puternice:
FETS, conectori de încălzire și conectori de alimentare (PSU) sunt plasați aproape unul de celălalt pentru a reduce impedanța internă, astfel încât elementele de încălzire sa nu incalzeasca placa de bază.
Opțiuni de upgrade
► Un driver suplimentar: Cu acest driver suplimentar, placa de bază are acum 4 sloturi de driver, ceea ce facilitează trecerea la Dual-Z, adăugarea unui alt extruder sau instalarea unui EZ-MAX31865 pentru T100/100.
► Porturi pentru extensii: Pentru un suport excelent în caz de întrerupere a alimentării, senzor de epuizare a filamentului, BLTouch, oprire automată, RGB, etc. Un accelerometru ADXL345 poate fi, de asemenea, conectat prin portul SPI. Interfața CAN bus simplifică conexiunea la capul de imprimare.
► Conectori pentru ventilatoare: 3 x PWM, 2 x mereu active. Suficiente porturi pentru controlul ventilatorului carcasei, ventilatorului de cap de imprimare și răcirea parțială. Dacă opriți aceasta când imprimanta este inactivă, puteți activa modul de standby extrem de liniștit și economisi energie în același timp!
Experiență utilizator optimizată
Actualizarea firmware-ului de la linia de comandă sau prin intermediul cardului SD. Port RD45 când semnalul WiFi este slab. Imprimare prin USB; posibilitatea de conectare a unei camere web pentru a urmări imprimarea în timp real prin intermediul interfeței duble USB2.0.
Pentru utilizare fara endstop-uri , puteți tăia pinul de diagnostic onboard pentru fiecare driver
Mai multe informații, instrucțiuni și firmware sunt disponibile aici!
Specificatii
| Dimensiuni | 120 x 90.80mm |
| Processor | ARM Cortex-M0+ STM32G0B1RE 64MHz |
| Tensiunea de alimentare | DC12V or DC24V |
| Tensiune logica | DC3.3V |
| Firmware | Klipper, marlin |
| Interfata ventilatoare | 3 x PWM, 2 x Always On |
| Interfete de extensie | BLTouch, PS-ON, PWR-DET, Fil-DET, RGB, CAN FD, SPI |
| Drivere suportate | EZ5160, EZ2209, EZ2208, EZ2225, EZ2226, EZ2130, EZ6609... |
| Mod functionare drivere | SPI, UART |
| Interfata drivere | X, Y, Z (Dual Z axes), E0, E1 - 5 interfaces in total |
| 3D printer setup | Cartesian, Delta, Kossel, Ultimaker, CoreXY |
| Software | Cura, Simplify3D, Pronterface, Repetier-host, Makerware |
| Interfata PC | MicroUSB |
