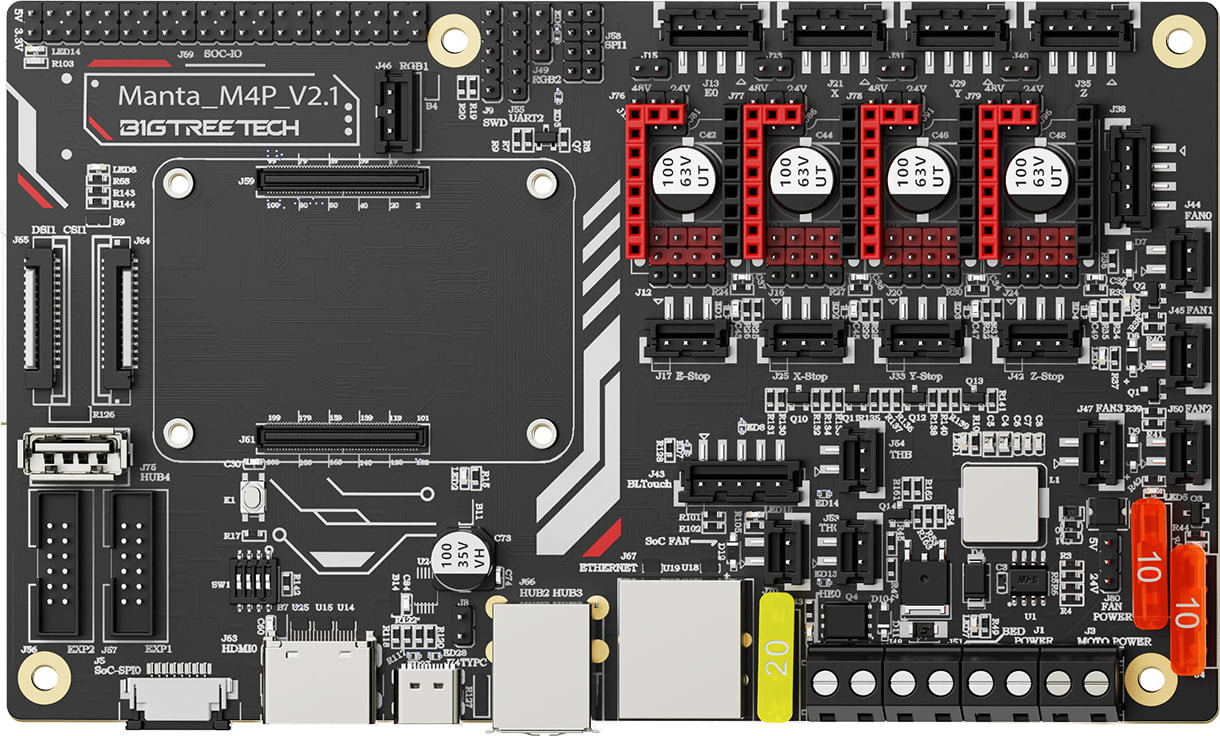

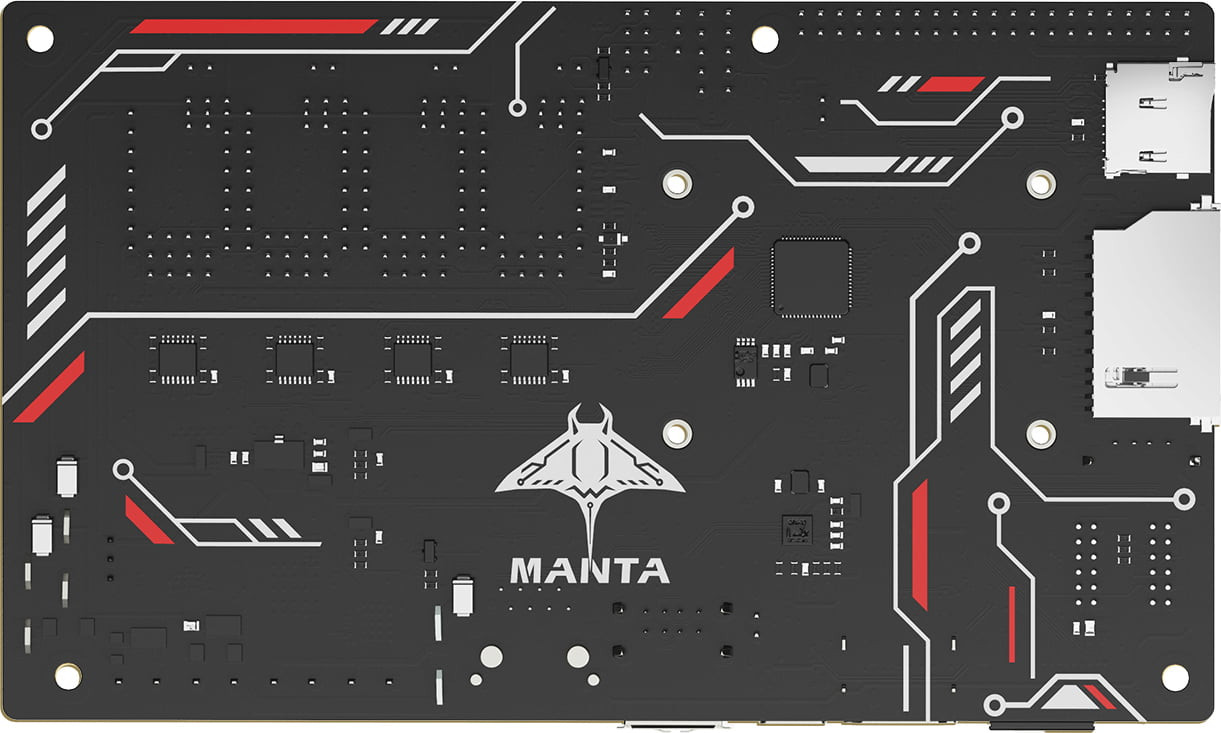

Bigtreetech Manta M4P v2.1
Descriere
Manta M4P de la BIGTREETECH este o placă de bază versatilă pe 32 de biți care are multe caracteristici și oferă o varietate de opțiuni de upgrade datorită multor opțiuni de interfață. Placa de bază este compatibilă cu software-ul open-source Marlin și cu firmware-ul Klipper atunci când este combinată cu CB1. Manta M4P este o cea mai buna optiune pentru Voron V0 și Ender 3 .
Caracteristici principale:
ARM® Cortex-M0+ STM32G0B0RE pe 32 de biți, 64MHz - mai rapid și mai stabil
Conexiune BTB pentru toate versiunile CM4
5A pentru Raspberry Pi - cip de alimentare TPS5450-5A
3 tensiuni diferite pentru conectorii ventilatorului (5V, 12V și 24V)
Conectori placă la placă
Manta M4P este echipat cu același conector ca și Raspberry Pi. Prin urmare, placa de bază poate fi conectată la toate versiunile Raspberry Pi CM4 și CB1. Montarea plăcii CB1 sau CM4 poate fi întărită suplimentar cu ajutorul șuruburilor. Șuruburile necesare pentru aceasta nu sunt incluse în conținutul livrării plăcii de bază.
Conexiune HDMI integrată
O conexiune HDMI permite transmiterea audio și video direct pe un afișaj HDMI!
Port senzor de detectare a rulării mecanice
Placa de bază este echipată cu un conector pentru detectarea epuizarii filamentului . Când filamentul este epuizat, senzorul mecanic informează placa de bază și imprimarea este oprită automat. După înlocuirea filamentului, imprimarea poate continua.
Port senzor automat de nivelare BLTouch
Nivelarea automată a patului este garantată cu BLTouch!
Modul de oprire automată
Puternic și economisitor de energie! După finalizarea tipăririi, imprimanta se va opri singură.
Conectați-vă la o banda de leduri RGB
Placa de bază vă permite să conectați obanda de leduri RGB. Acest lucru vă permite să vă admirați procesele de imprimare în lumini colorate!
Ecran tactil SPI
Ecranul tactil BIGTREETECH SPI poate fi conectat la placa de bază!
Port de afișare DSI
Cu o cameră CSI vă puteți captura printuri 3D pe video!
Interfețe compatibile pentru driverul pas cu pas: SPI, UART, STEP/DIR
Specificațiile produsului:
Dimensiuni 160x95mm
Procesor ARM Cortex-M0+ STM32G0B0RE
Tensiune de intrare DC12V sau DC24V
Tensiune logica DC3.3V
Firmware Klipper
Porturi pentru ventilator 3 ventilatoare controlabile PWM , 1 ventilator SoC
Interfețe de extensie Z-Probe, Servo, Fil-DET, 2 x RGB
Drivere de motoare pas cu pas TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988 etc.
Moduri de lucru ale driverului SPI, UART, STEP/DIR
Interfețe pentru driver de motor X, Y, Z (axa Z dublă), E0
Configurare imprimante 3D Carteziană, Delta, Kossel, Ultimaker, CoreXY
