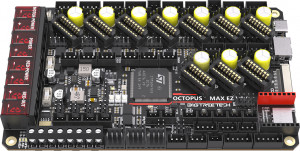

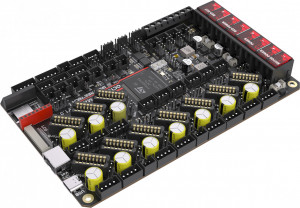

BIGTREETECH Octopus Max EZ V1.0

Descriere

BIGTREETECH Octopus Max EZ V1.0 este o placa de baza de 32 de biti cu multe interfete pentru posibilitati versatile de upgrade. Placa principala este compatibila cu Klipper si Marlin, precum si cu  Raspberry Pi.

Caracteristici principale:

• 10 porturi pentru divere pentru aplicatii versatile
• PS5450-5A permite alimentarea directa a unui Raspberry Pi
• eFuse pentru o reactie rapida si protectie precisa
• Tensiunea ventilatorului CNC poate fi selectata liber intre 5, 12 si 24 V
• porturi de ventilator 3 x 4 pini, de asemenea, pot fi foliti pentru conectarea sistemului de răcire cu apăa
• 550 MHz ARM Cortex-M7 STM32H723ZET6

Caracteristici suplimentare:

• 8+2 socketuri de drivere  EZ
• Octopus Max EZ indeplineste cerintele de functionare normale, dar, in afara acestora, suporta si diverse imbunatatiri, cum ar fi upgrade-ul la un extruder dublu sau rularea EZ-MAX31865. De asemenea, serveste ca o inlocuire in cazul in care un port de driver se arde
• Design fail-safe
• Placa principala este echipata cu conducatori EZ fail-safe si are un chip protejat si un design fara pini, ceea ce o face extra sigura de utilizat!
• EZ5160Pro/EZ2209 se pot conecta fara probleme. Datorita SPI si UART integrate, nu este necesara utilizarea jumperelor!
• ARM Cortex-M7 STM32H723ZET6 pentru Marlin si Klipper
• Microcontrolerul de 32 de biti, 550 MHz ARM Cortex-M7 STM32H723ZET6 este compatibil atat cu Marlin, cat si cu Klipper.
• Chip TPS5450-5A pentru alimentare
• Chipul de alimentare suporta intrare de alimentare DC12/24V si iesire de alimentare cu o curent continuu maxim de 5A si un curent instantaneu maxim de 6A. De asemenea, chipul permite o alimentare suficienta pentru un Raspberry Pi.
• eFuse
• Placa de baza dispune de eFuse, un siguranta electronica de inalta performanta. Cand apare suprasarcina, eFuse asigura oprirea rapida; cand suprasarcina a fost eliminata, asigura repornirea automata. Protejarea precisa si fara necesitatea unei mentenante speciale, protectia eFuse detecteaza orice defect al circuitului, indeplinind standarde incredibil de ridicate de siguranta a circuitului.

Avantaje in cateva cuvinte:

• Oprire rapida in caz de suprasarcina,
• Repornire automata cand suprasarcina a fost eliminata,
• Functionare la curenti mici,
• Protectie impotriva supracurentului,
• Protectie impotriva scurtcircuitului,
• Protectie impotriva curentului invers,
• Protectie impotriva supratensiunii,
• Protectie impotriva polaritatii inversate.
• Siguranta la cel mai inalt nivel

Octopus Max EZ are câteva caracteristici noi de siguranță:

• Condensatoarele de mare putere susțin o ieșire de 56V, MCU este protejat de un cip de izolare;
• Siguranța poate fi înlocuită ușor, cu mentenanță incredibil de ușoară;
• MOSFET de înaltă eficiență pentru reducerea generării de căldură și creșterea performanței plăcii de bază.
• Susține o conexiune stabilă.

►Plăcuțe de încălzire (HB) și cartușe de încălzire (HE0-HE3) cu surse de alimentare performante: o conexiune strânsă între cablul de alimentare și priza scade impedanța și crește eficiența sursei de alimentare.

►Conexiune CNC pentru ventilator: selectabilă liber între 24, 12 și 5 V.

►Conector de comutator de proximitate: Suport pentru tipul NPN/PNP, selectabil liber între 24, 12 și 5V.

Permite multe posibilități de upgrade in regim DIY

►FPC: Pentru conectarea unui MINI12864.

►Interfață ADXL345: Conectarea senzorului de accelerație ADXL345 pentru realizarea modelării de intrare Klipper pentru o precizie mai mare de imprimare.

►Mai multe conexiuni de extindere: Interfața CAN bus simplifică cablarea și oferă o imunitate ridicată la interfață. Susține recuperarea în caz de cădere de tensiune, senzorul de epuizare al filamentului, BLTouch, auto-oprire, RGB, etc.

►3 x conector pentru ventilator cu 4 pini: Proiectat pentru sistemele de răcire cu apă.

Experiență optimizată pentru utilizator

►Slot pentru card SD: Actualizarea firmware-ului MCU prin intermediul cardului SD este posibilă.

►Pinul DIAG de bord: ușor de configurat cu un jumper.

►Butonul BOOT: Butonul BOOT de bord pentru a activa modul DFU pentru actualizarea bootloader-ului.

Mai multe informatii sunt disponibile pe pagina produsului de pe github

Pachetul contine:

• 1 x BIGTREETECH Octopus Max EZ
• 1 x DIY Crimp Terminal Set
• 20 x 2.54mm Black Jumper
• 20 x 2.0mm Black Jumper
• 1 x 50cm USB2.0 Type-C Data Cable
• 1 x BTT Toy Duck
• 1 x Thank You card
