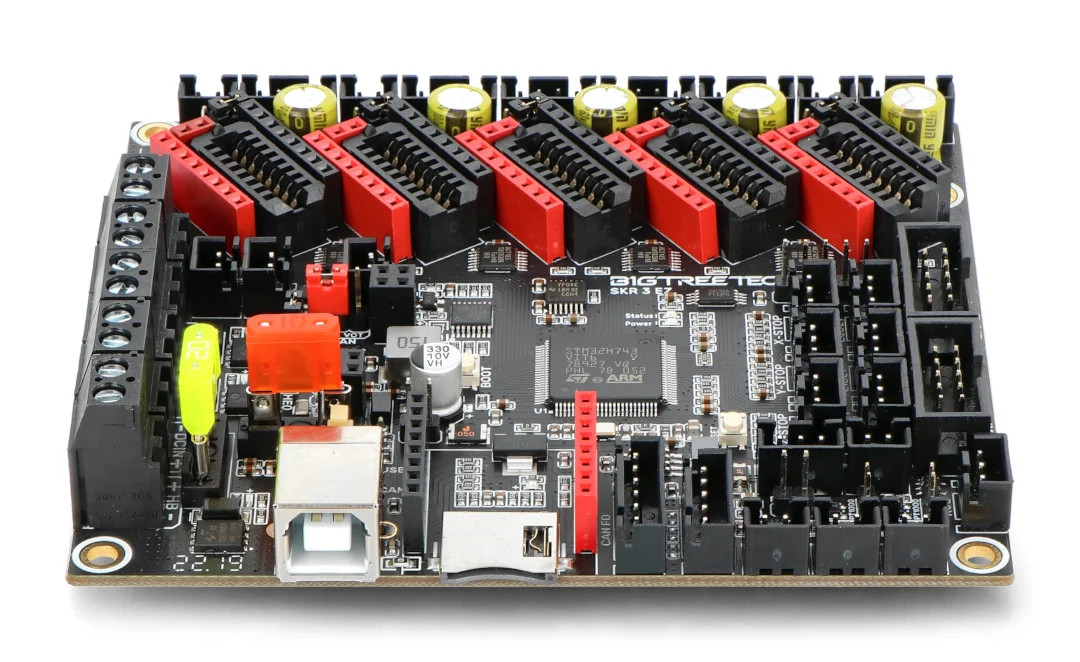

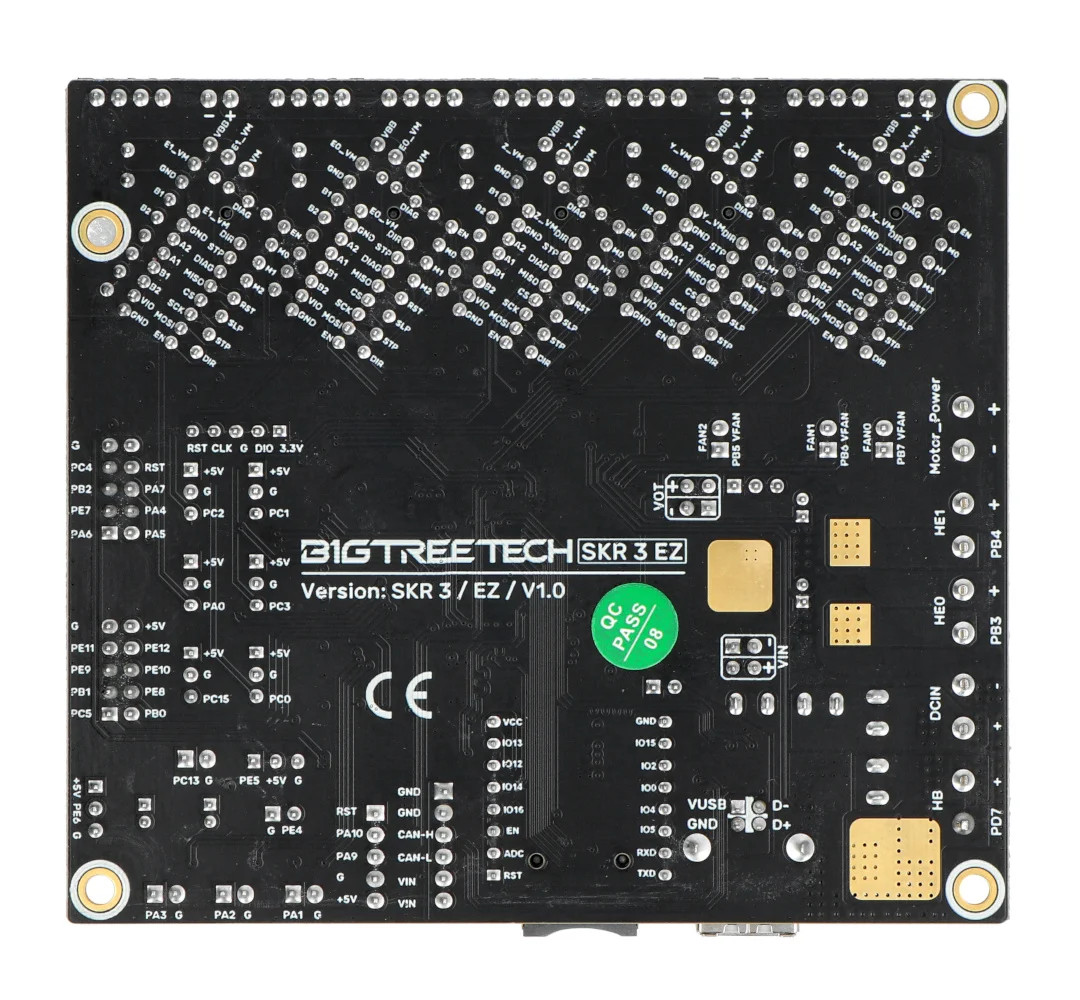

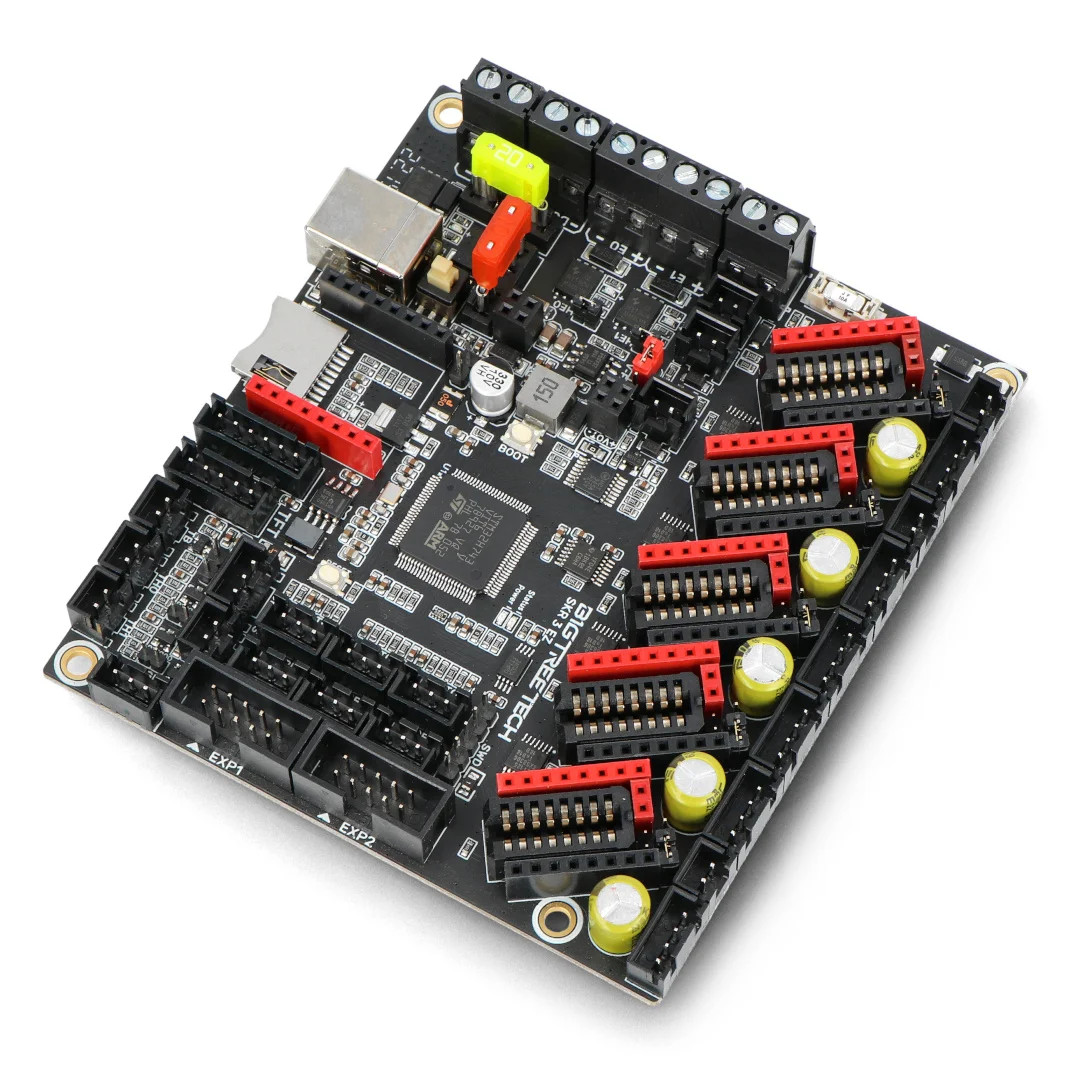

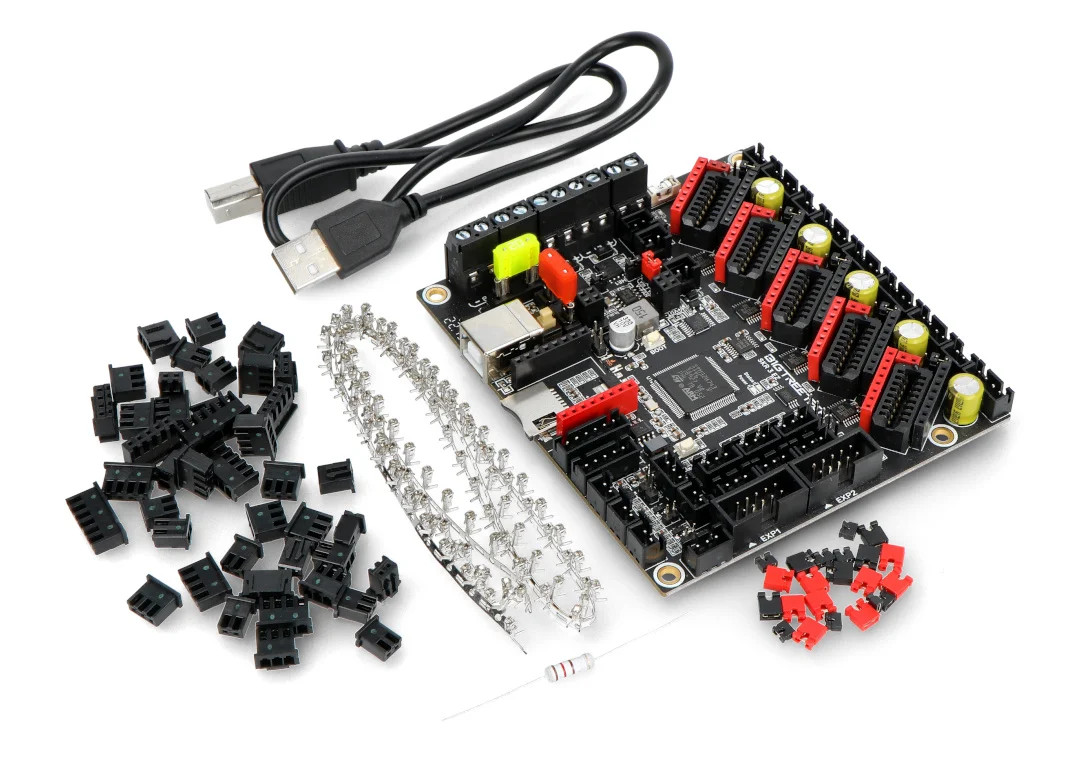

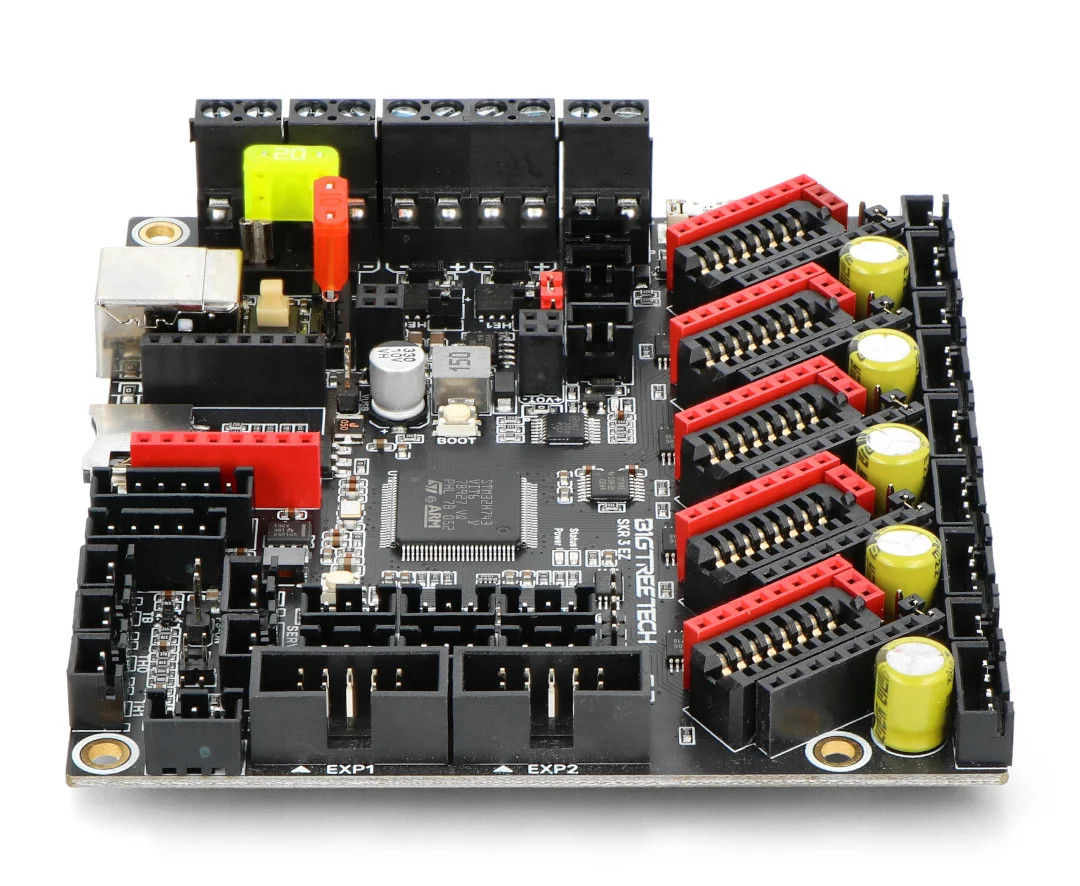

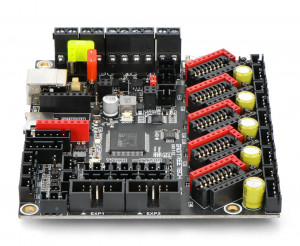

BIGTREETECH SKR 3 EZ V1.0

Descriere

 Bigtreetech SKR 3 EZ V1.0 este o placă de bază pentru imprimante 3D de 32 de biți, pentru driverele din seria EZ, bazată pe SKR 3. Principalul său avantaj constă în ușurința și viteza de instalare, cu o șansă redusă de a provoca daune fizice datorate asamblării improprii și o șansă redusă de a fi rănit de elemente ascuțite. Placa este compatibilă atât cu drivere din seria EZ, cât și cu cele din seria TMC. Unul dintre avantajele incontestabile ale plăcii sunt cipurile de izolație care protejează placa de bază de "ardere" și suportul pentru interfețe WiFi.

Caracteristici:

Chipul de putere bazat pe TPS5450-5A, suportă intrare de alimentare DC 12V / 24V. Curentul de ieșire al cipului poate ajunge până la 5A, iar valoarea maximă poate ajunge la 6A, ceea ce permite alimentarea perfectă a Raspberry Pi.
Ventilatorul poate fi alimentat cu tensiune de 24 V, 12 V sau 5 V, cu ajutorul unei surse de alimentare externe.
Este posibilă selectarea rezistenței termistorului . Acesta suportă termistorul PT1000 fără a fi nevoie de module suplimentare.
Această placă suportă funcții precum resuming printing, detectarea lipsei de filament, BLTouch, iluminarea RGB, etc.
Are o memorie EEPROM incorporată.
Sunt rezervate două tipuri de interfețe CAN, portul USB și interfața terminalului XH2.54 6Pin. Portul USB este pentru selecția CAN și USB prin intermediul unui comutator bidirecțional cu două poli.

Specificatii:

Microprocesor: ARM Cortex-M7 STM32H743VI
Tensiune de intrare: 12 V -24 V

Tensiune alimentare motoare:24V-48V
Tensiune logica: 3,3 V
Interfață ventilator: trei ventilatoare CNC

Drivere suportate:

EZ5160/2209/2208/2225/2226/2130/6609

TMC5160/2209/2225/2226/2208/2130

Firmware Marlin, Klipper, RepRap

Suport:
BLTouch
PS-ON
PWR-DET
FIL-DET
RGB
CAN FD
Interfețe acceptate::
SLEEPS
UART
STEP / DIR
Comunicare cu PC: USB tip B
Interfata WiFi:
ESP-12S
ESP-07S
ESP32
Dimensiuni: 109,7 x 98 mm

Pentru mai multe informatii consultati manualul
