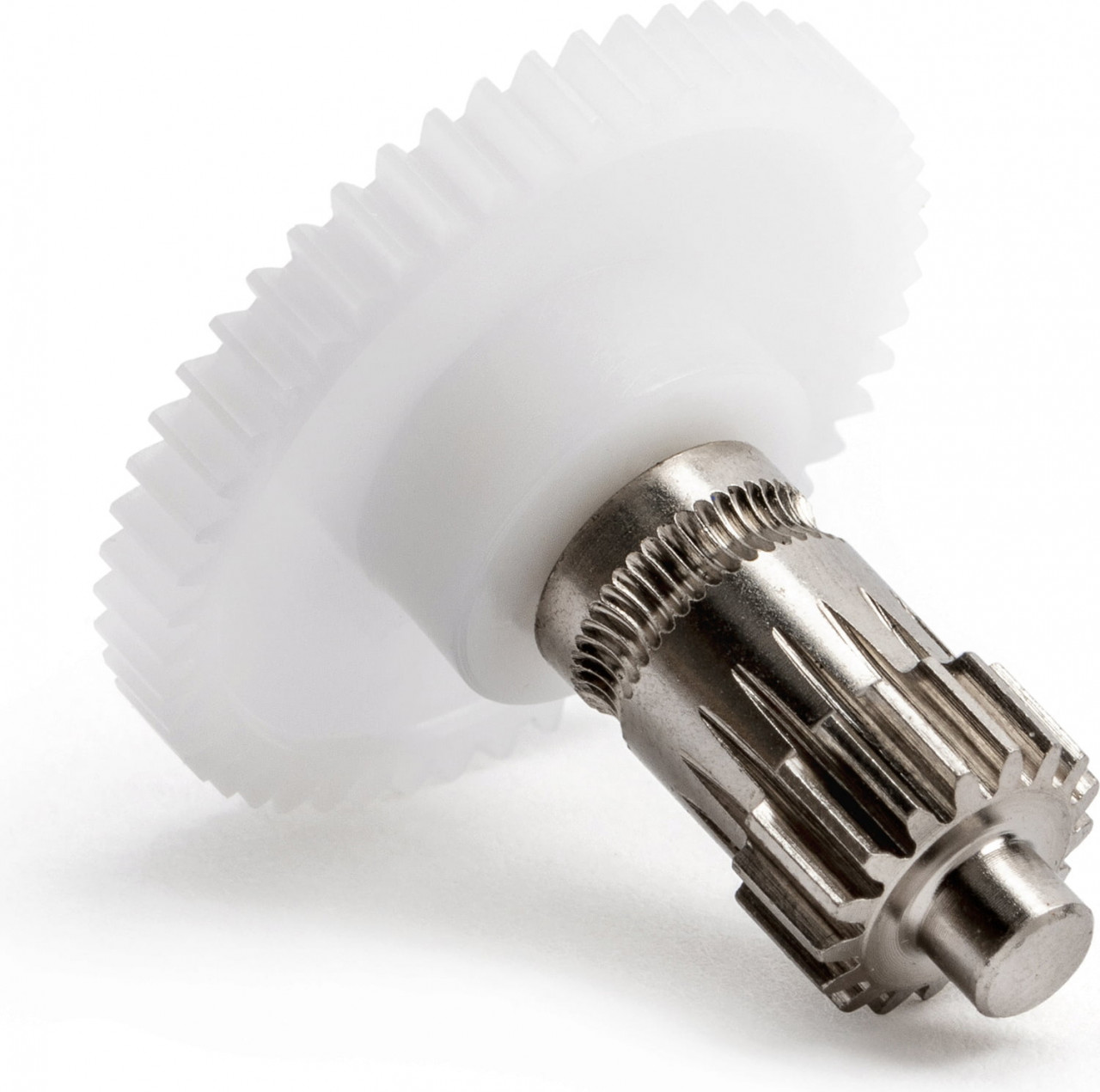

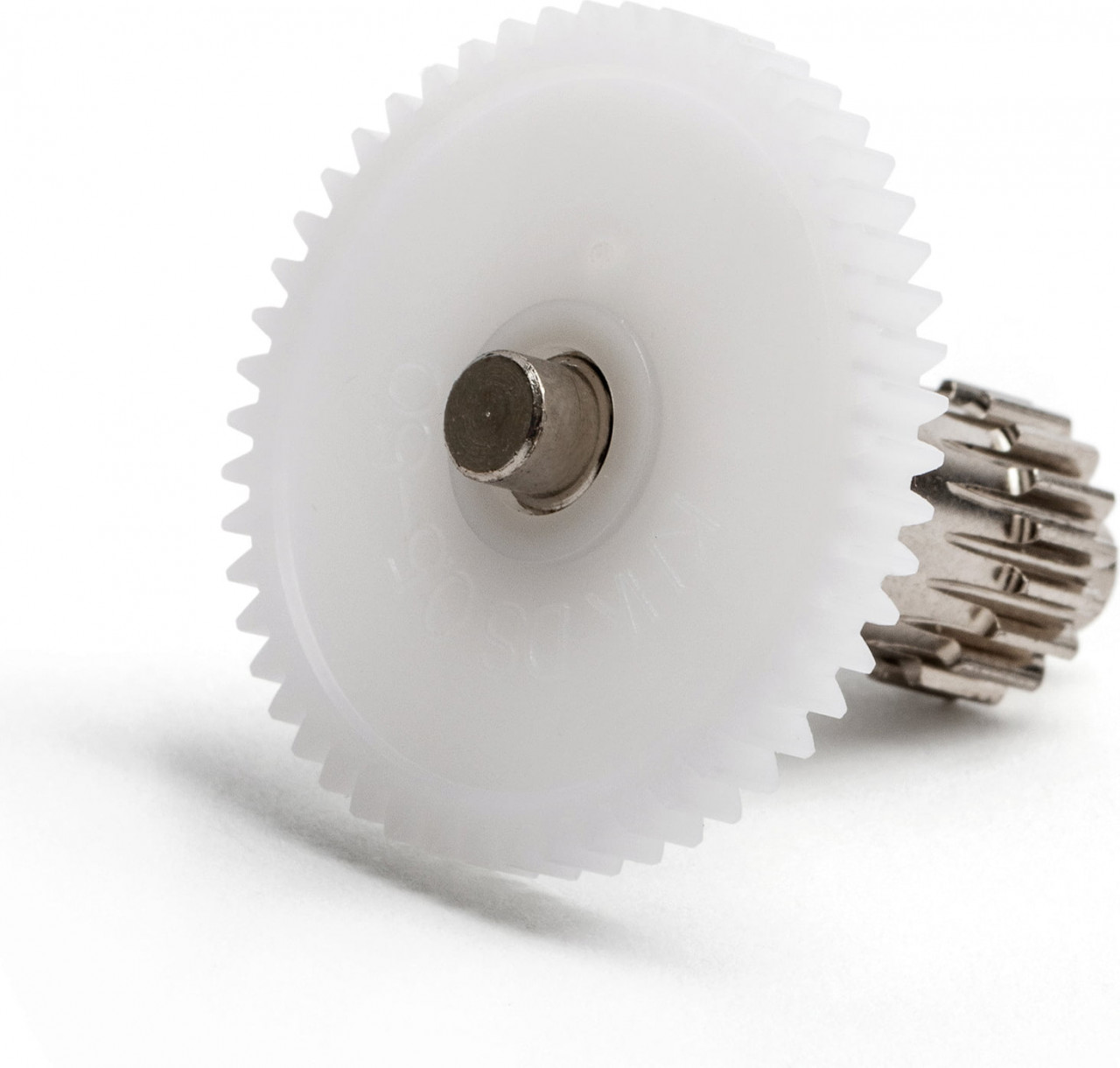

BONDTECH REVERSE INTEGRATED DRIVE GEAR ASSEMBLY - RIDGA

Descriere

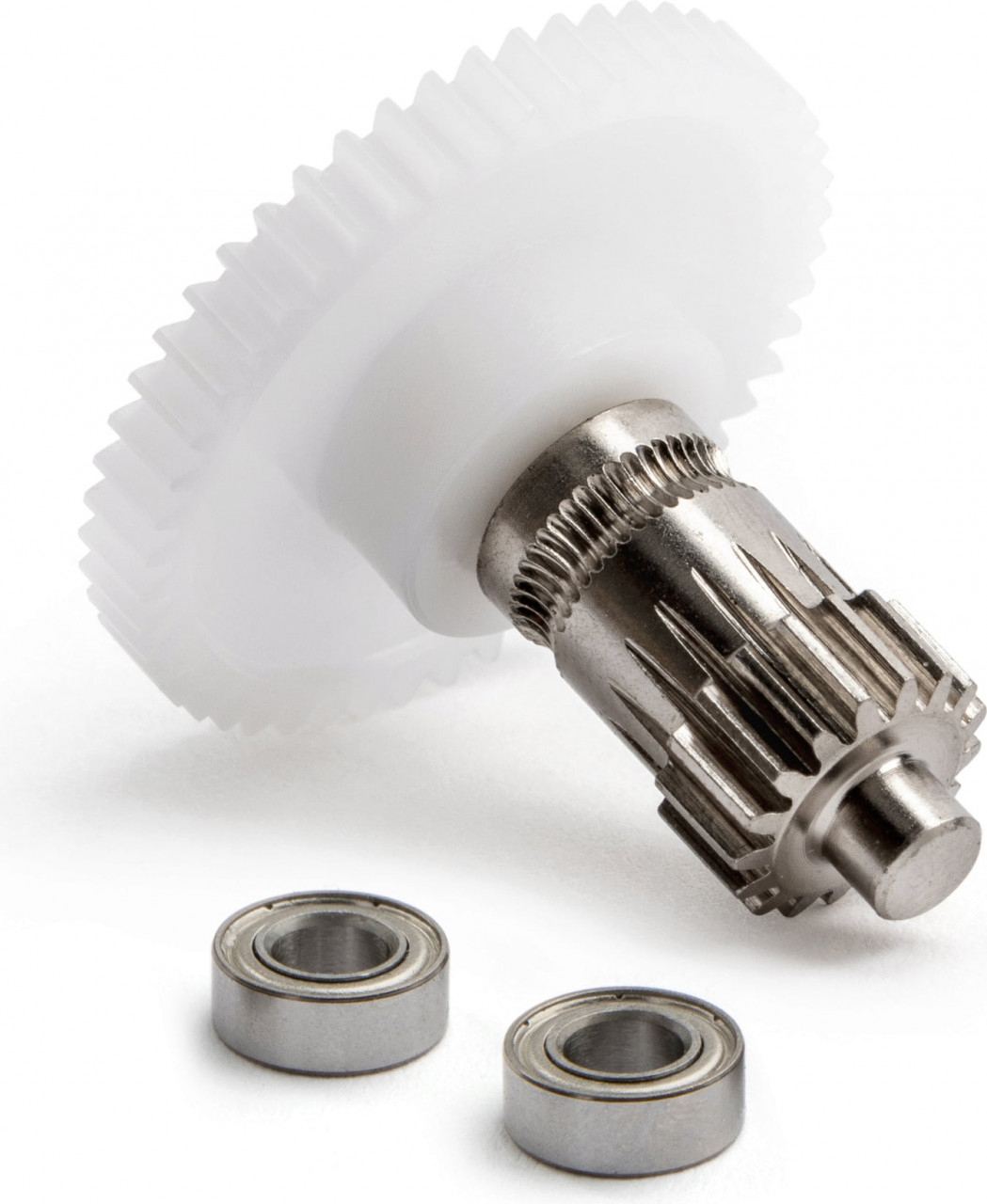

BONDTECH REVERSE INTEGRATED DRIVE GEAR ASSEMBLY - RIDGA se livreaza cu doi rulmenti MR84ZZ

Ansamblul R.I.D.G.A înlocuiește următoarele părți din ansamblul extruderului

Main shaft
Main gear
Adjusting screw
Main drive wheel
2x 4x8x3.0 mm ball bearings

Ansamblul este compatibil cu noul design al extruderului HextrudORT și cu extruderul Sherpa Mini.

Atentie!
Acesta este un angrenaj inversat, ceea ce înseamnă că ansamblul nu este compatibil cu extruderul BMG de la Bondtech.

Un proiect realizat impreuna cu comunitatea pasinonatilor de printare 3d
Angrenajul R.I.D.G.A a fost proiectat în colaborare cu MirageC, creatorul HextrudORT, pentru a aborda  abaterile ansamblului arborelui principal și ale angrenajului de antrenare primar ținute de un șurub de fixare.

După cum explică MirageC în videoclipul său de pe YouTube, Extrusion Quality – Mystery issue resolved ! a fost rezolvată! deformarea angrenajului principal dublu și balansarea angrenajului principal de antrenare contribuie la explicarea neregularității suprafeței observate în toate imprimările 3D.

Pentru a reduce la minimum respectivele (in)toleranțe, am făcut următoarele îmbunătățiri:

trepte principale duble cu toleranțe mai strânse,
potrivire presată pe arborele principal cu o nouă metodă,
de asemenea, arborele principal și angrenajul principal de antrenare sunt prelucrate într-un set de oțel monolit.
Rezultat? Un pas înainte foarte semnificativ în calitate.

Specificații tehnice:
Lungime arbore: 27 -0/+0,05
Lungimea arborelui pentru susținerea rulmenților cu bile: < 3mm – 3mm >
Centrul dinților de filament până la capătul arborelui: < 14 mm – 13 mm >
Număr de dinți angrenaj: 17
Lungimea dintilor transmisiei: 4 mm
Arborele principal/angrenajul de antrenare Material: Oțel călit
Compatibilitate materiale:
Flexibil: da;
Rigid: da;
Abraziv: da.
Numărul de dinți ai angrenajului principal: 50
Lungimea dintilor angrenajului principal: 3 mm
