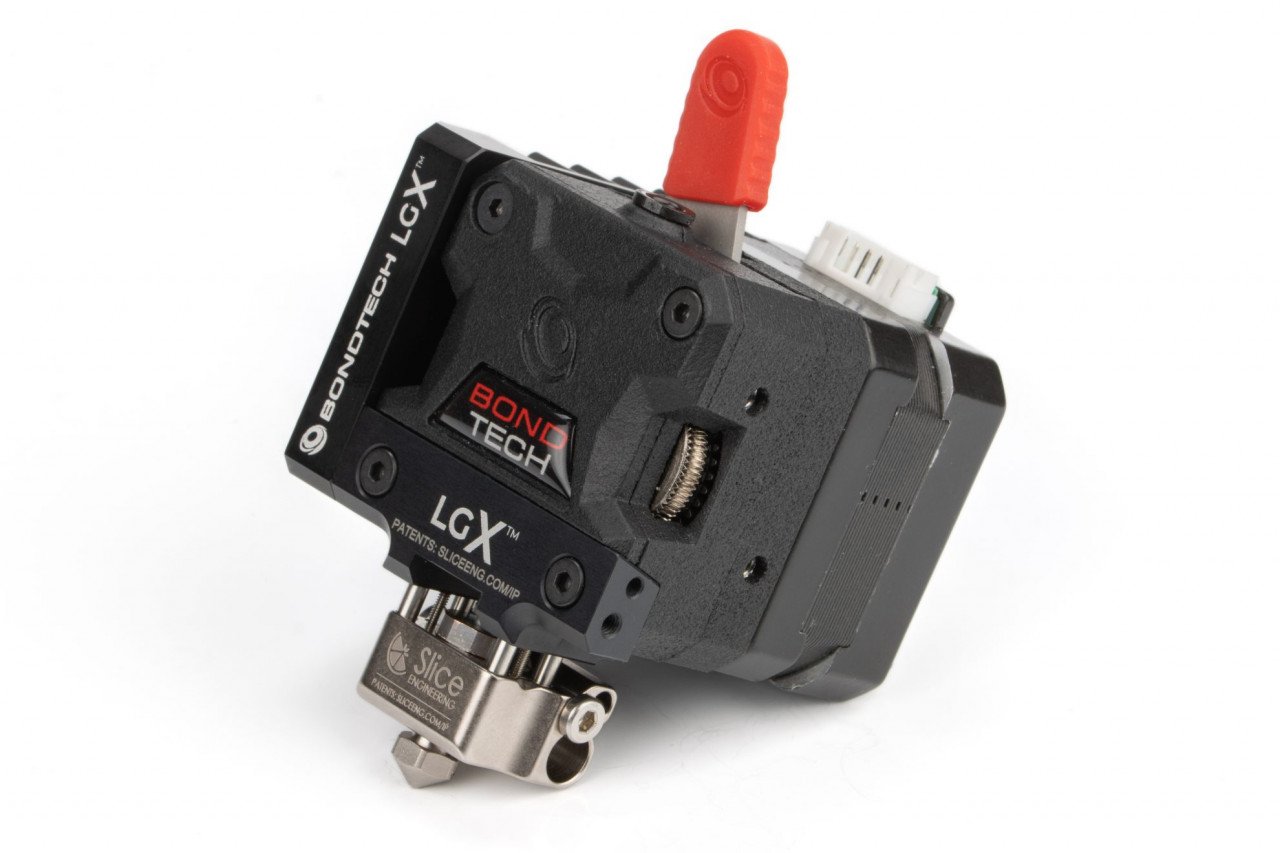

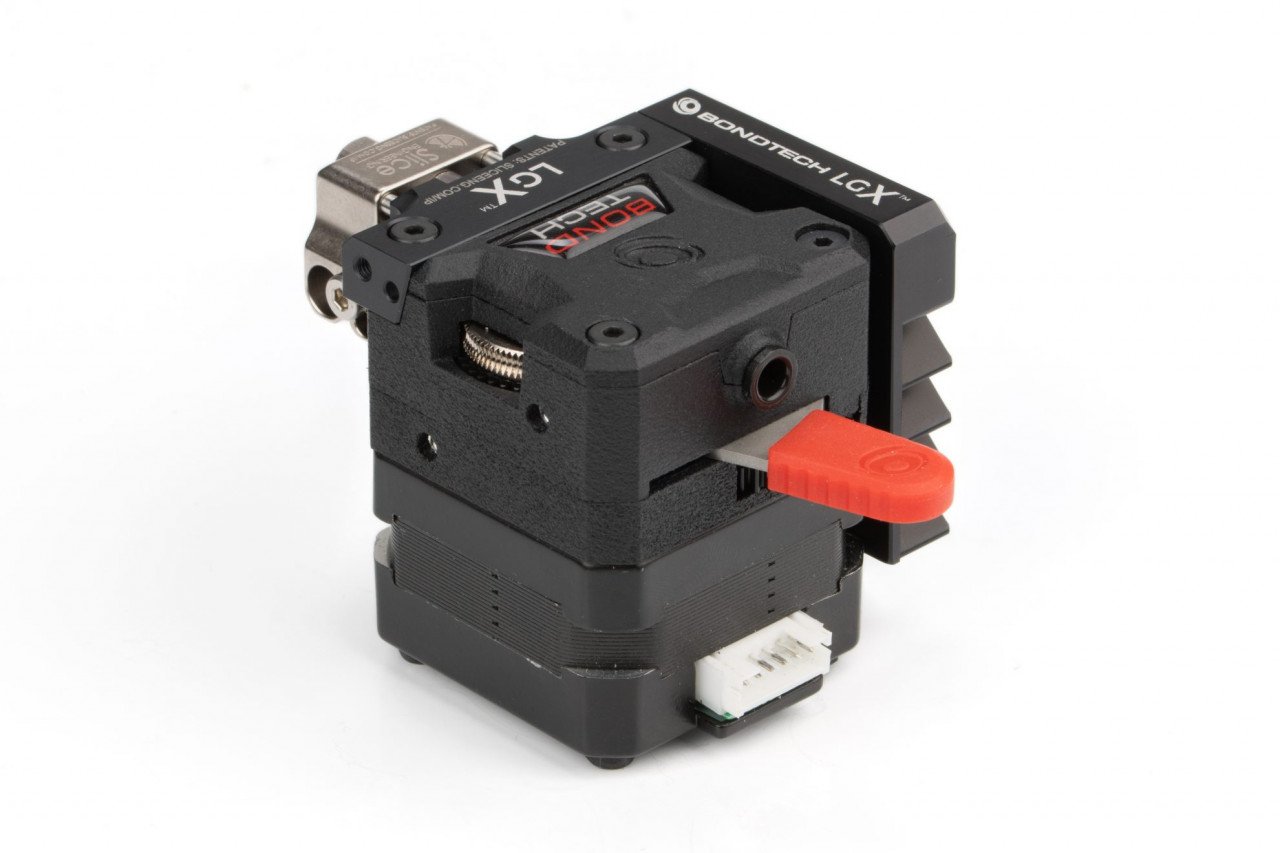

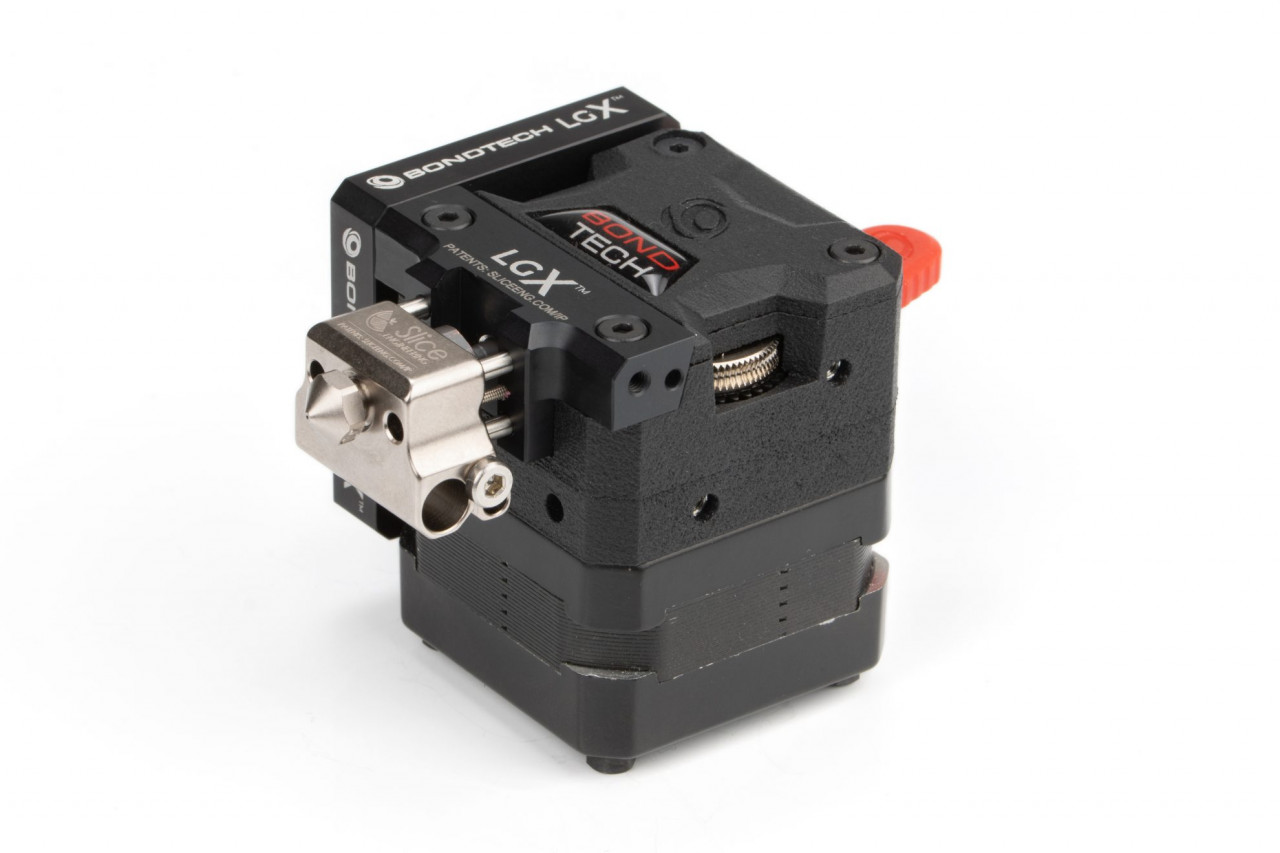

Cap de printare LGX Shortcut Mosquito

Descriere

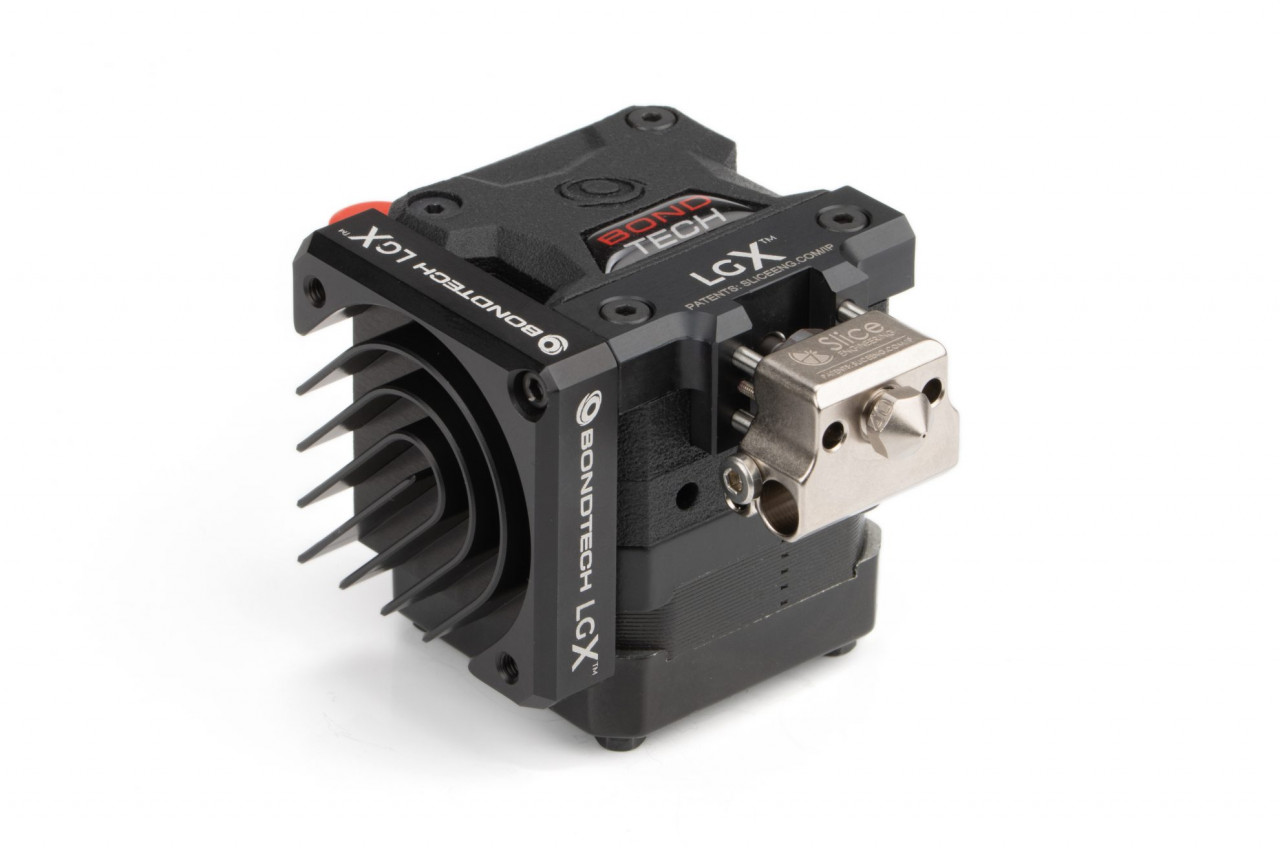

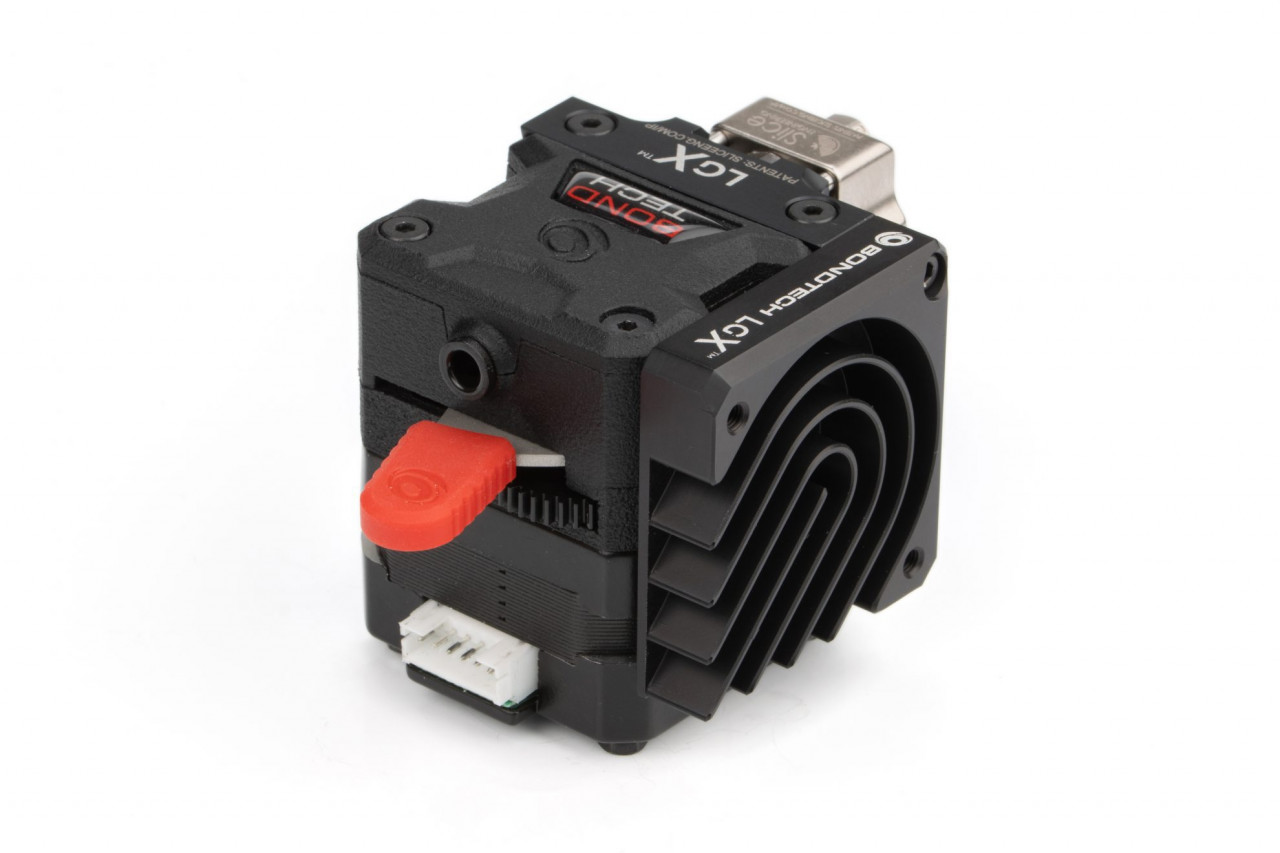

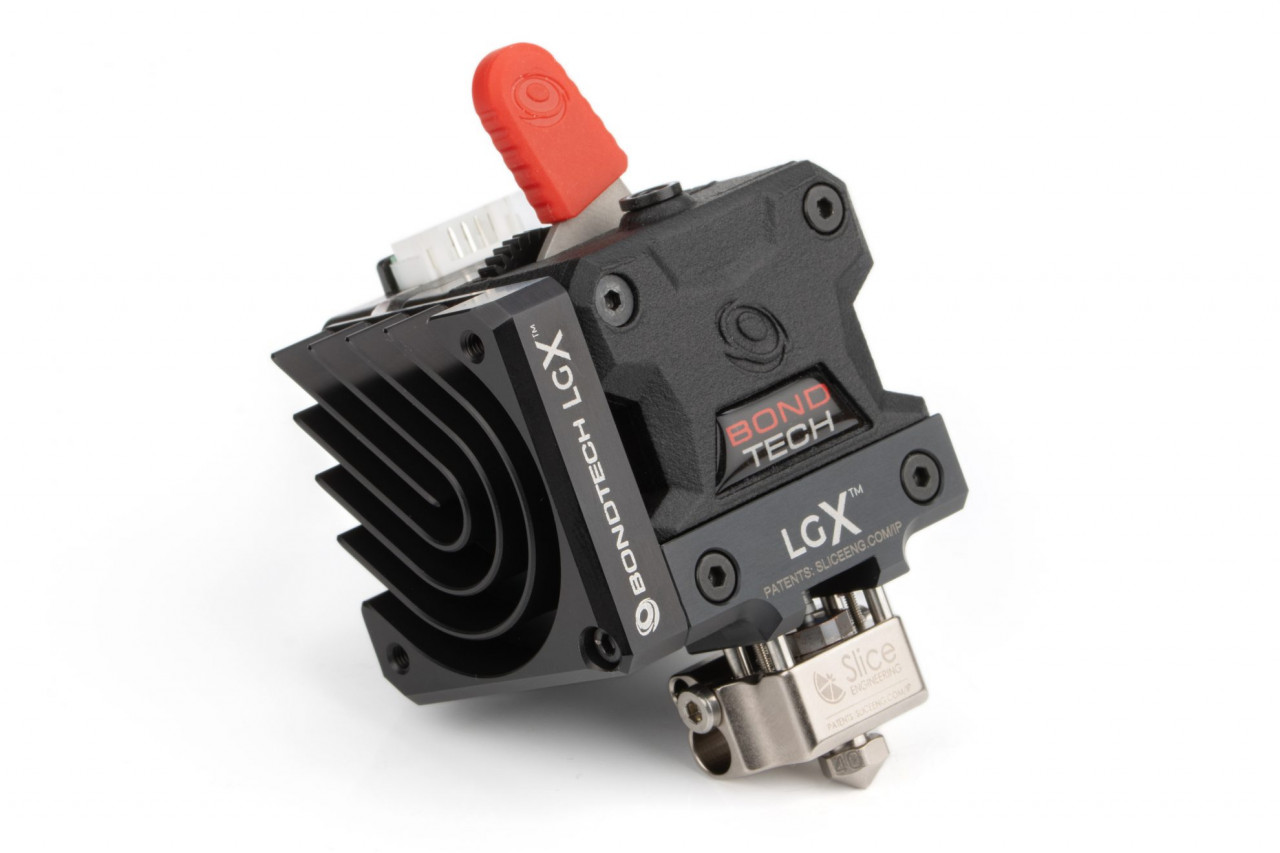

Proiectat pentru a fi flexibil Hotend -ul LGX Shortcut Mosquito include un radiator reversibil care poate fi instalat pe partea stângă sau dreaptă a a corpului. Radiatorul de căldură include și modelul de găuri pentru atașarea ventilatoarelor de 40×40. Răcirea heat break-ului Testele noastre sugerează că un ventilator 4010 este suficient pentru a răci , chiar și cu o suprafață de contact atât de mică cu radiatorul. În cazul în care aveți o aplicație în care este necesară o răcire suplimentară, încercați să utilizați un ventilator 4020 sau 2 radiatoare LGX, câte unul pe fiecare parte. Principalele avantaje Oferă acces la toate materialele disponibile. Permite imprimarea mai rapidă a materialelor flexibile și moi. Este mic si usor. Permite montarea în multe moduri diferite. Duza nu este inclusa, trebuie achizitionata separat! Duze compatibile Blocul de incalzire inclus în acest produs este compatibil cu standardul de duze RepRap. Iată o listă de versiuni compatibile. De la Bondtech Standard Brass Standard Coated Brass CHT Coated Brass De la Slice Engineering Copper Vanadium Steel (for abrasive filaments) Toate duzele compatibile cu standardul Reprap Specificație tehnică EXTRUDER LGX Valoarea e-steps: 400 folosind 16 micropași; 800 folosind 32 de micropași. Roți motrice: oțel călit; Compatibilitate materiale: abraziv; rigid; semiflexibil; flexibil; și moale. Orificii de montare: M3 Modele de montare: jos anterior (2 puncte); stânga (2 puncte), dreapta (2 puncte), față (4 puncte), spate (4 puncte) Găuri pe părțile laterale ale LGX ™: adâncime de 5 mm Găuri de pe partea inferioară a LGX ™: adâncime de 12 mm Cuplul maxim de strângere pe șuruburile extruderului este de 0,3 Nm FOLOSIND O PLACĂ ÎNTRE EXTRUDER ȘI MOTORUL PAS CU PAS Grosimea maxima: 2,6 mm Grosime optimă: între 0,3 și 2,3 mm ; Grosimea optimă permite cuplarea completă a dinților între angrenajul motorului și angrenajul dublu principal. Pentru utilizatorii Klipper distanță_rotație = pași_compleți_per_rotație * micropași / pași_per_mm distanță_rotație = 200 * 16 / 400 distanță_rotație = 8 Calculul de mai sus presupune următorii parametri: motorul pas cu pas este un motor de 1,8 grade, deci 200 de pași completi pe rotație; micropașii sunt setați la 16; Valoarea e-steps recomandată pentru LGX este 400. Deși vă recomandăm să utilizați distanța de rotație în loc de raportul de viteză, informăm că raportul de transmisie LGX este 44:14, 37:17. Pentru a utiliza LGX atașat direct la hotend-urile enumerate mai jos, lungimile tuburilor din PTFE ar trebui să fie: Mosquito vechi/Mosquito Magnum: 10 mm Nou Mosquito/Mosquito Magnum: 11 mm Montare cu șurub cu cap de cupru: 30 mm Tubul PTFE trebuie tăiat drept la ambele capete. Teșit ușor în interior este recomandat, dar nu obligatoriu. viteza de retragere: 35 mm/s distanță de retragere (bowden) : ~5 mm (0,4 + lungimea tubului [mm] x 0,015) distanta de retragere (actionare directa) pentru materiale rigide: 0,4 mm distanta de retragere (actionare directa) pentru materiale moi: 3 mm Temperatura maximă de funcționare a mediului: 70°C Temperatura maximă de funcționare a motorului pas cu pas: 85°C Greutate netă LGX ™ DD: 218,6 g Greutate netă LGX ™ B: 224 g Dimensiuni pachet: 80x103x73 mm Greutate pachet: 269 grame MOTOR PAS CU PAS PERSONALIZAT PENTRU BONDTECH LGX ™ Necesită cablu cu conector PHR-6 2 faze DC 3,1 V Max 0,7A/faza Pentru a utiliza LGX ®, porniți motorul pas cu pas cu curenți între ~0,45 și ~0,65A: Fiți vigilenți în ceea ce privește temperatura suprafeței motorului pas cu pas. Păstrați-l suficient de rece pentru a putea atinge. Coborâți Vref altfel. Motor clasa H, nominal până la 180°C Mediu maxim recomandat: 70°C Temperatura maximă la această temperatură a mediului poate ajunge până la 130°C din cauza autoîncălzirii. Descărcați aici Fișa tehnică a motorului pas cu pas . Cum se schimbă curentul folosind Vref Este foarte greu de citit curentul alimentat la motoarele pas cu pas. Pentru a determina acel curent ne bazăm pe valoarea Vref. Valoarea Vref este o referință de tensiune măsurată în VDC care poate fi citită folosind un multimetru. Ne ajută să setăm ieșirea curentă a driverului motorului pas cu pas. Plăcile de bază ale imprimantei 3D diferite folosesc drivere diferite de motor pas cu pas. Fiecare tip de drivere de motor pas cu pas are propria formulă pentru a calcula Vref-ul necesar pentru a obține un anumit curent. Aici sunt cateva exemple: Drivere pas cu pas TMC . Formula pentru aceste drivere este Vref = ( I * 2,5 ) / Imax Unde I este valoarea curentului țintă măsurată în A; iar Imax este 1,77 în modul normal și 1,2 în modul SilentStepSticks. Pololu A4998 . Formula pentru aceste drivere este Vref = I * 8 * R Unde I este valoarea curentului țintă măsurată în A; iar R este valoarea Sense Resistor, care depinde de ce placă utilizați. Melzis folosește 0,1. Plăcile Creality Silent folosesc 0,15,... COMANDA RAPIDĂ LGX MOSQUITO HOTEND Material bloc rece: aluminiu anodizat; Material radiator: Aluminiu anodizat; Materiale Mosquito Hot Block: tub de otel; corp de cupru; placare cu nichel. Temperatura maximă de funcționare (duză): 450°C Cuplul maxim de strângere pe șuruburile extruderului este de 0,3 Nm Cuplul maxim de strângere pe radiatorul/șurubul blocului rece este de 0,6 Nm Greutate netă LGX Shortcut Mosquito: 61 g Dimensiuni pachet: 80x103x73 mm Greutate pachet: 105 g
