Driver Bigtreetech TMC2209 V1.3 UART

Descriere

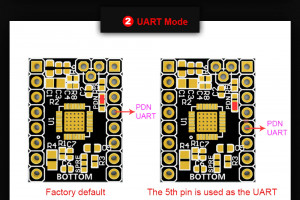

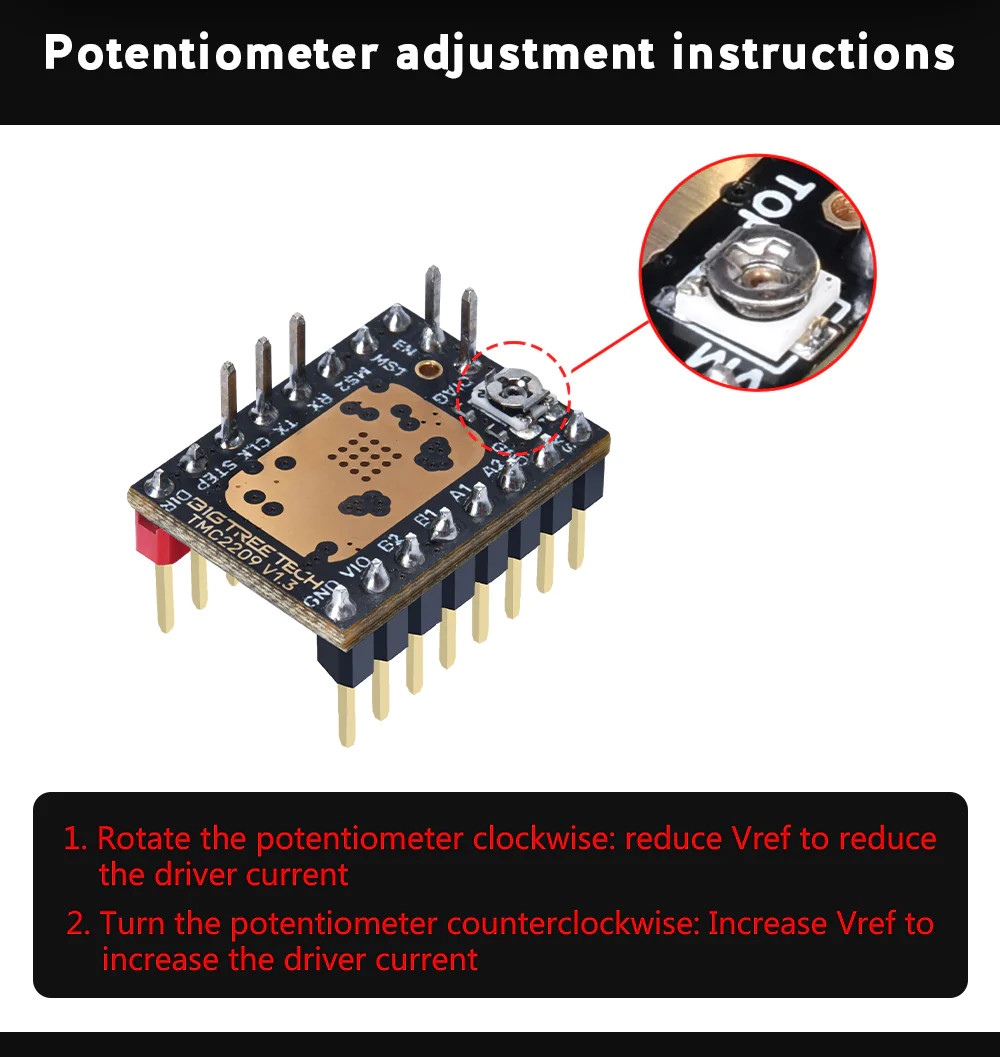

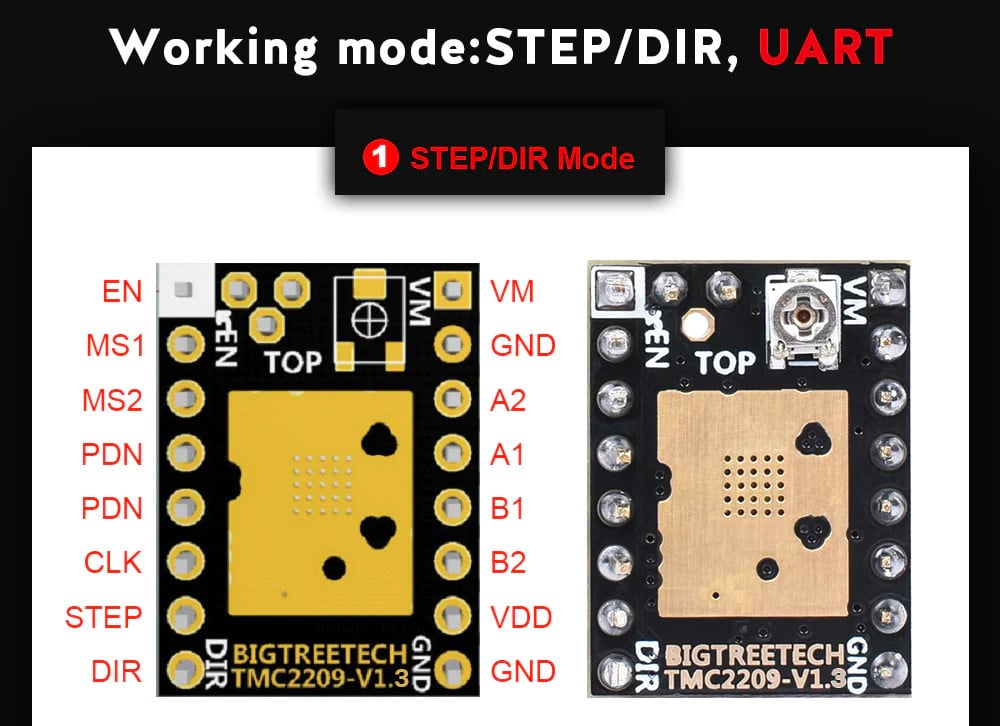

Bigtreetech TMC2209 driver de motor pas cu pas pentru imprimante 3D și mașini CNC Driverele de pas cu pas TMC2209 compatibile Polulu reprezintă o dezvoltare suplimentară a TMC2208. La fel ca predecesorii lor, suportă modul StealthChop2, care funcționează și mai liniștit și mai eficient. Evitati pierderea de pasi si vibratiile; Profitati de o foarte buna degajare a caldurii; Ultra-silentios. Specificatii: - Mod de functionare: STEP/DIR sau UART - Voltaj: 4.75V - 28V DC - Amperaj maxim: 2.8 A - Amperaj: 2A - Nr. micropasi: 256 - Increment pasi: 2, 4, 8, 16, etc Mod de functionare - STEP/DIR: modul MS1 sau MS2 - UART: Dupa cum se vede si in poza, daca pinul 5 este folosit ca pin UART, rezistenta trebuie scoasa si lipita pe urmatoarele 2 sloturi. Instructiuni de reglare a potentiometrului 1. Rotire in sensul acelor de ceasornic : reducerea Vref(voltajului de referinta) 2. Rotire in sens invers al acelor de ceasornic: cresterea Vref Nota: 1. Cand conectati driverul pe placa, aveti grija la pozitionare, introducerea gresita poate provoca arderea acestuia. 2. Luati in considerare degajarea caldurii (cu heatsink si/sau ventilatoare) pentru a asigura buna functionare a driverului. detalii: Producător: BIGTREETECH Tensiune de lucru: 4.75 – 28V Tensiune logică: 3V – 5V Curent de lucru: până la 2A pe fază Pași: până la 1/256 microstep Configurare prin pinii CFG și interfața UART Modul StealthChop2 – foarte liniștit (setare implicită) Modul SpreadCycle – pentru dinamică ridicată și cuplu (poate fi activat prin UART) Interfață Pas / Dirigiu cu funcție de pas mic (interpolare de până la 256 de pași micro) StallGuard4 – Detectarea senzorială a sarcinii motorului CoolStep – limitare curentă pentru funcționare economică Compatibil cu StepStick și Pololu A4988 Cutia contine: 1x TMC2209 V1.3 1x radiator 1x cablu de conexiune
