Modul BTT EXP-MOT V1.0

Descriere

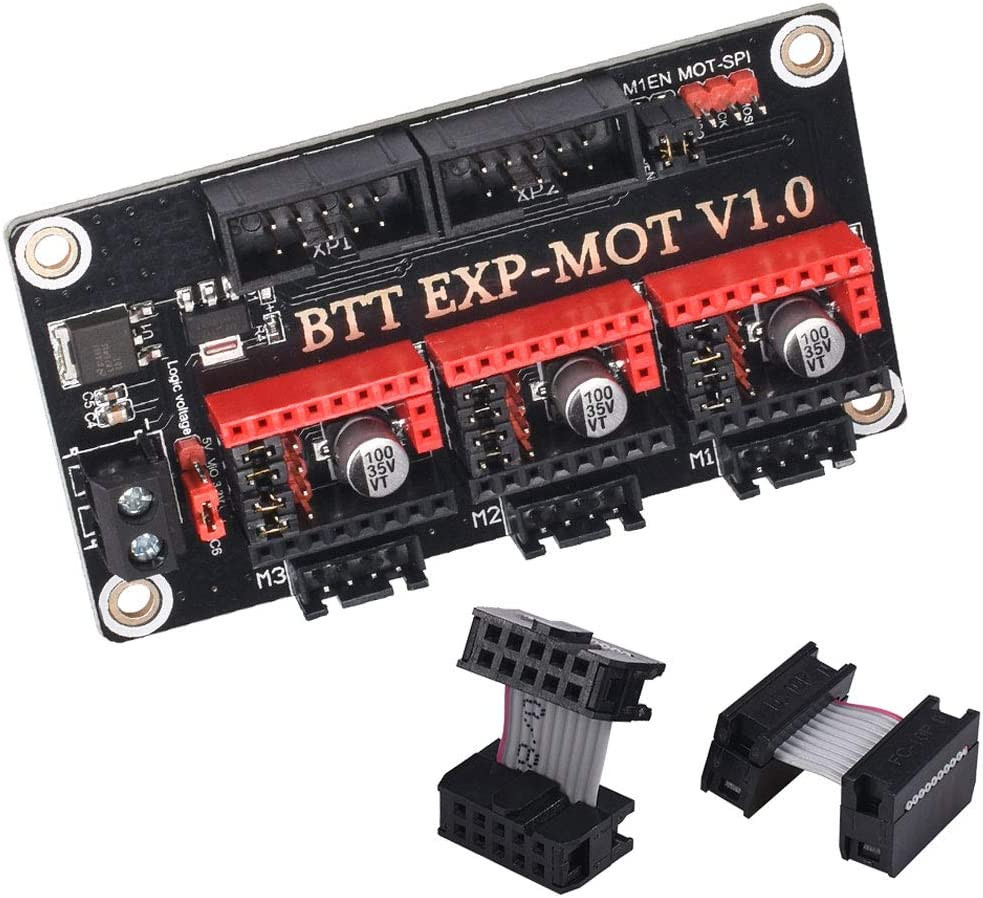

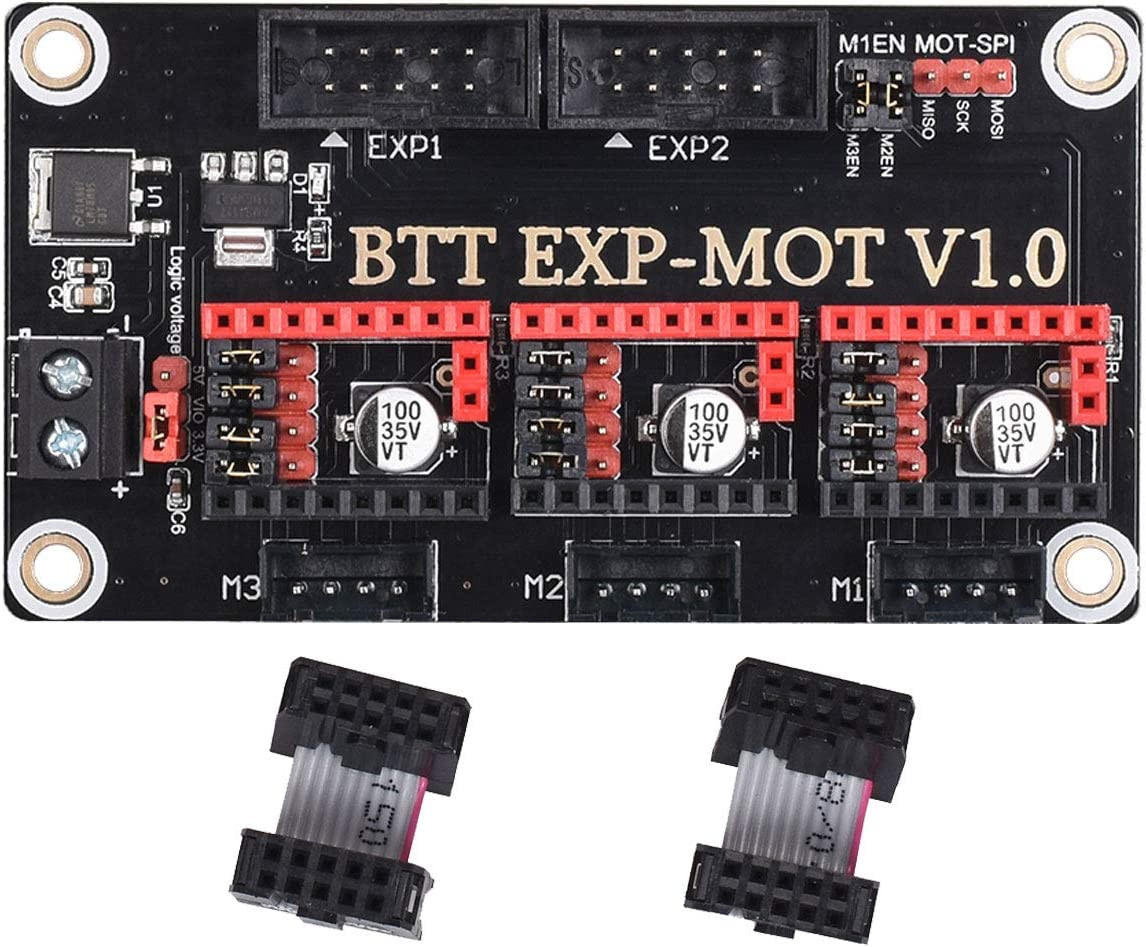

BTT EXP-MOT V1.0 este un modul care se conectează la o placă de control principală si permite adugarea a inca maxim 3 drivere externe marind astfel capacitatea de control al placilor SKR 1.4, SKR 1.4 Turbo, SKR 2, SKR 3, SKR 3 EZ, etc.

Caractersistici:

Compatibilitate cu gamă largă de drivere de motoare pas cu pas cum ar fi:TMC2209, TMC2208, TMC2130, DRV8825 și altele.

Se poate conecta la orice placa de bază cu porturi EXP1 + EXP2

Atentie:

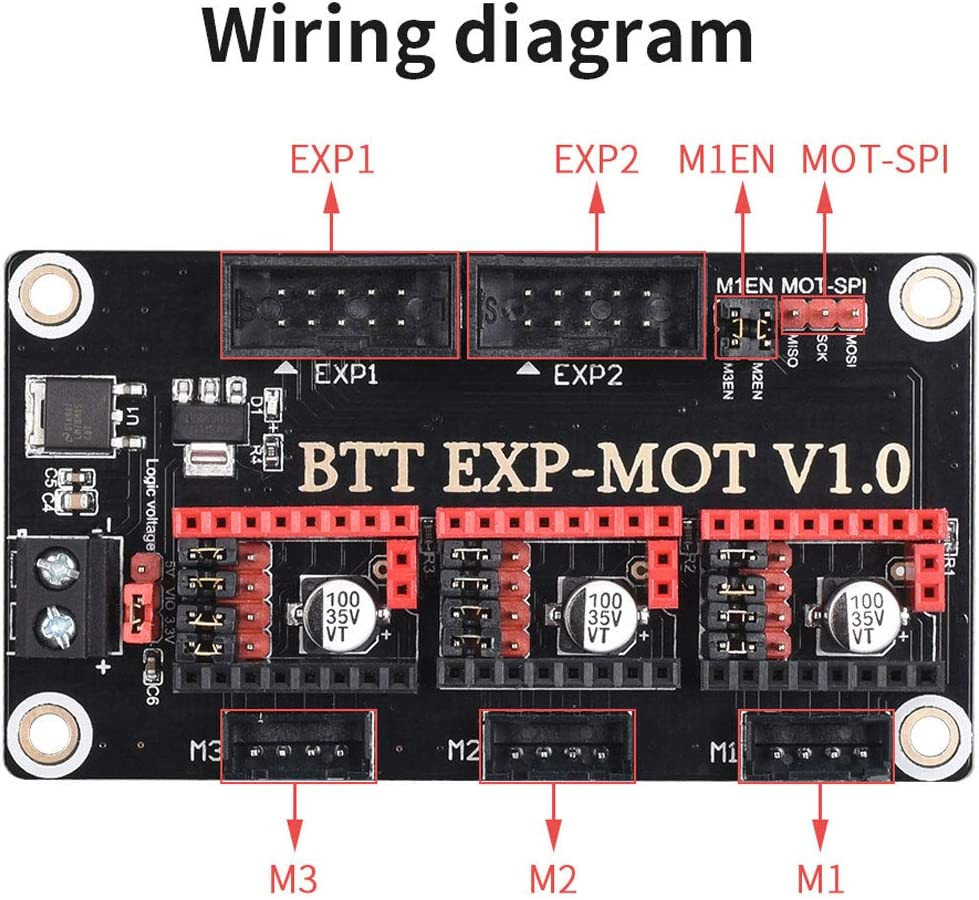

Modulul STEP/DIR poate fi conectat doar la portul EXP2, dar trebuie să fie conectat cate un jumper pe M2EN și M3EN, astfel încât cele trei drivere să poată împărți un singur semnal; pentru cellelalte celelalte două moduri9UART sau SPI) trebuie să fie conectate ambele porturi EXP1+EXP2, fără a fi necesar jumperi pe M2EN și M3EN.

Trebuie selectată tensiunea potrivită la nivel logic. Există doua opțiuni de 5V și 3.3V. Placa de bază cu 32 de biți foloseste in general  3,3V, iar cea cu 8 biți  pe cea  de 5V.
Pentru a putea fi folosit în mod normal, trebuie selectat  jumper corect.

Este necesar să fie conectat la DCin pentru a funcționa. DCin poate fi DC12V sau DC24V.

Înainte de utilizare, firmware-ul plăcii de bază trebuie configurat pentru a contine si cele 3 drivere

Specificatii:

Modul de configurare: STEP/DIR, UART, SPI.
Numărul de drivere : 3.
Tensiunea logică DC3.3V sau DC5V.
Tensiunea de alimentare: DC12V sau DC24V.
Dimensiunea exterioară: 84,3mm * 46mm;
Dimensiunile inntre gaurile de montaj: 76,3mm * 38mm.
