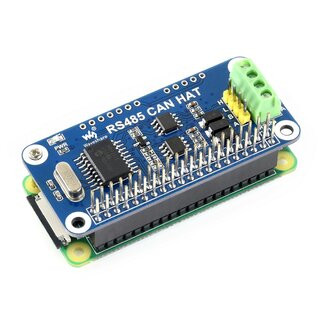

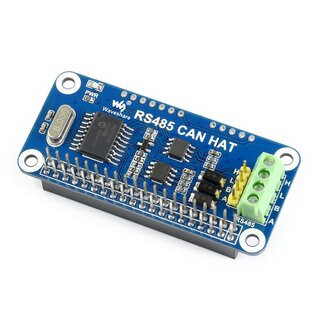

Modul RS485 and CAN HAT pentru Raspberry Pi

Descriere

RS485 CAN HAT va permite Pi-ului dumneavoastră să comunice stabil cu alte dispozitive pe distanțe lungi prin funcțiile RS485/CAN.

Caracteristici

• Antet standard de extensie Raspberry Pi 40PIN GPIO, acceptă plăci din seria Raspberry Pi
• Funcție CAN, controler CAN la bord MCP2515 prin interfață SPI, transceiver la bord SN65HVD230
• Funcția RS485, controlată prin UART, comunicare semi-duplex, acceptă controlul automat TX/RX fără programare, transceiver la bord SP3485
• TVS la bord (Supresor de tensiune tranzitorie), suprimă eficient supratensiunea și tensiunea de vârf tranzitorie în circuit pentru transmisie RS485, rezistentă la trăsnet și anti-electrostatic
• Pini de control rezervați, permit lucrul cu alte plăci de control
• Vine cu resurse de dezvoltare și manual (exemple în wiringPi/python)

Specificații

• Tensiune de operare: 3,3 V
• Controler CAN: MCP2515
• Transceiver CAN: SN65HVD230
• Transceiver 485: SP3485

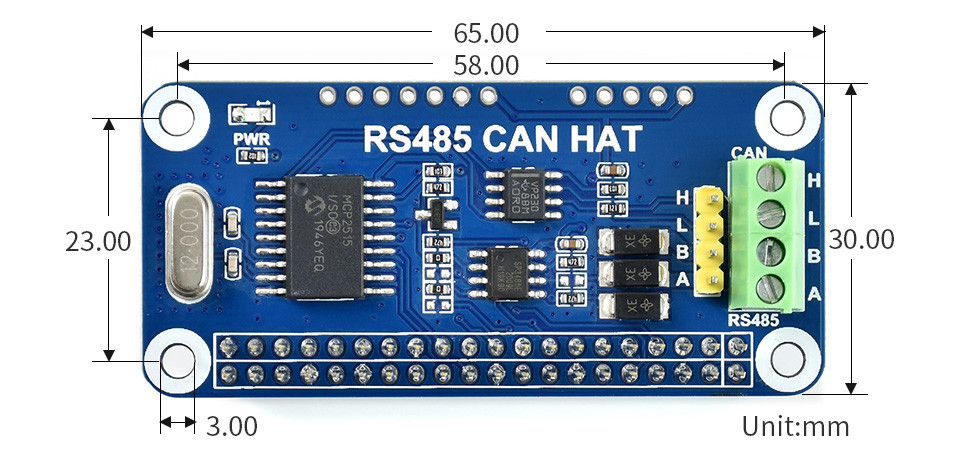

• Dimensiune: 65mm x 30mm
• Dimensiunea orificiului de montare: 3,0 mm

Resurse de dezvoltare

Wiki : www.waveshare.com/wiki/RS485_CAN_HAT

Conținutul pachetului

1. RS485 CAN HAT x1
2. Pachet șuruburi RPi (2 buc) x1

1

2

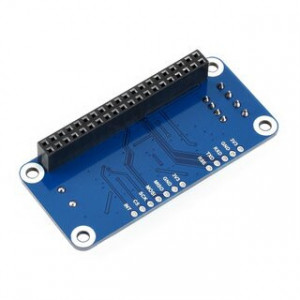

Pinouts
