Orbiter 1.5 Filament Sensor Kit

Descriere

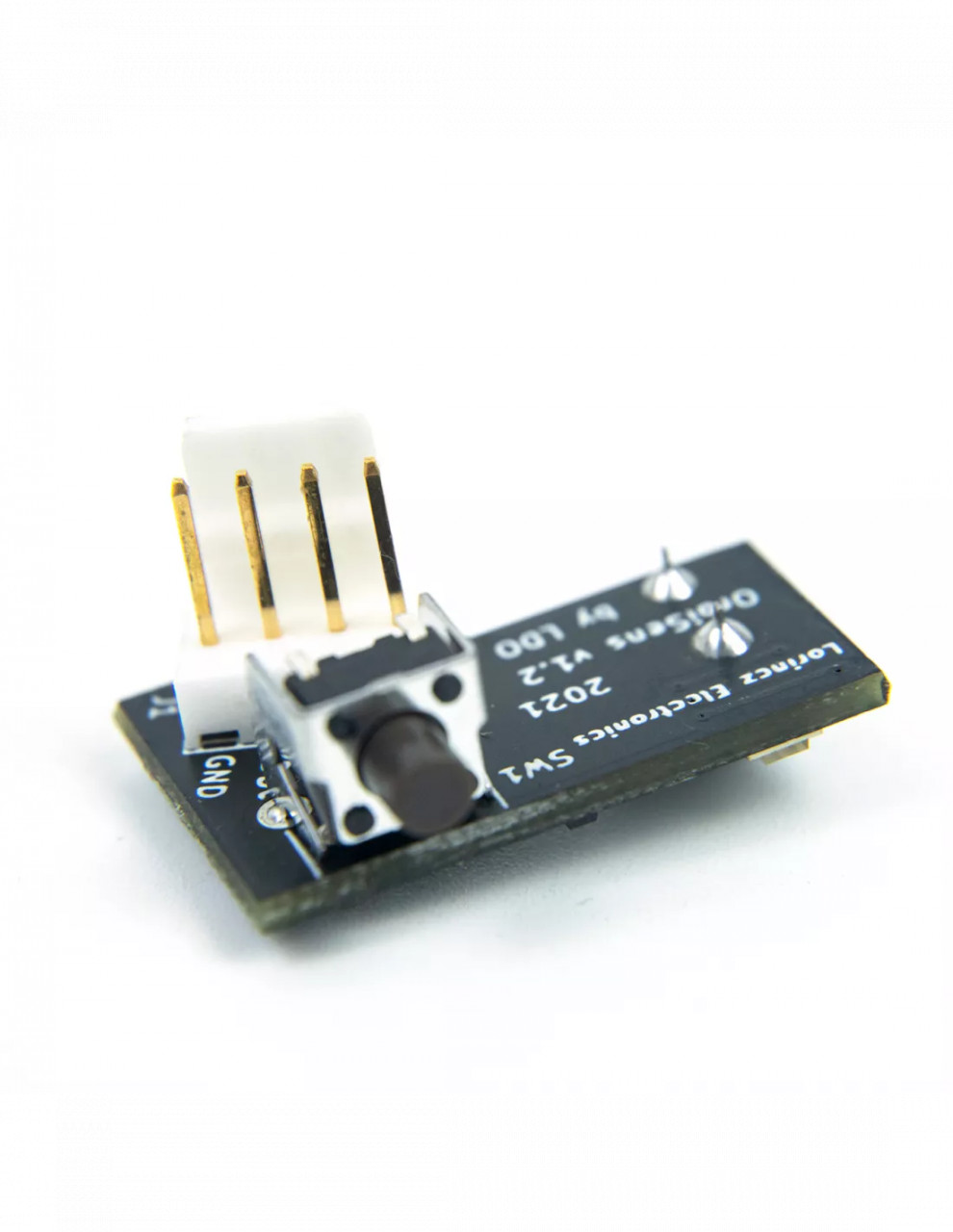

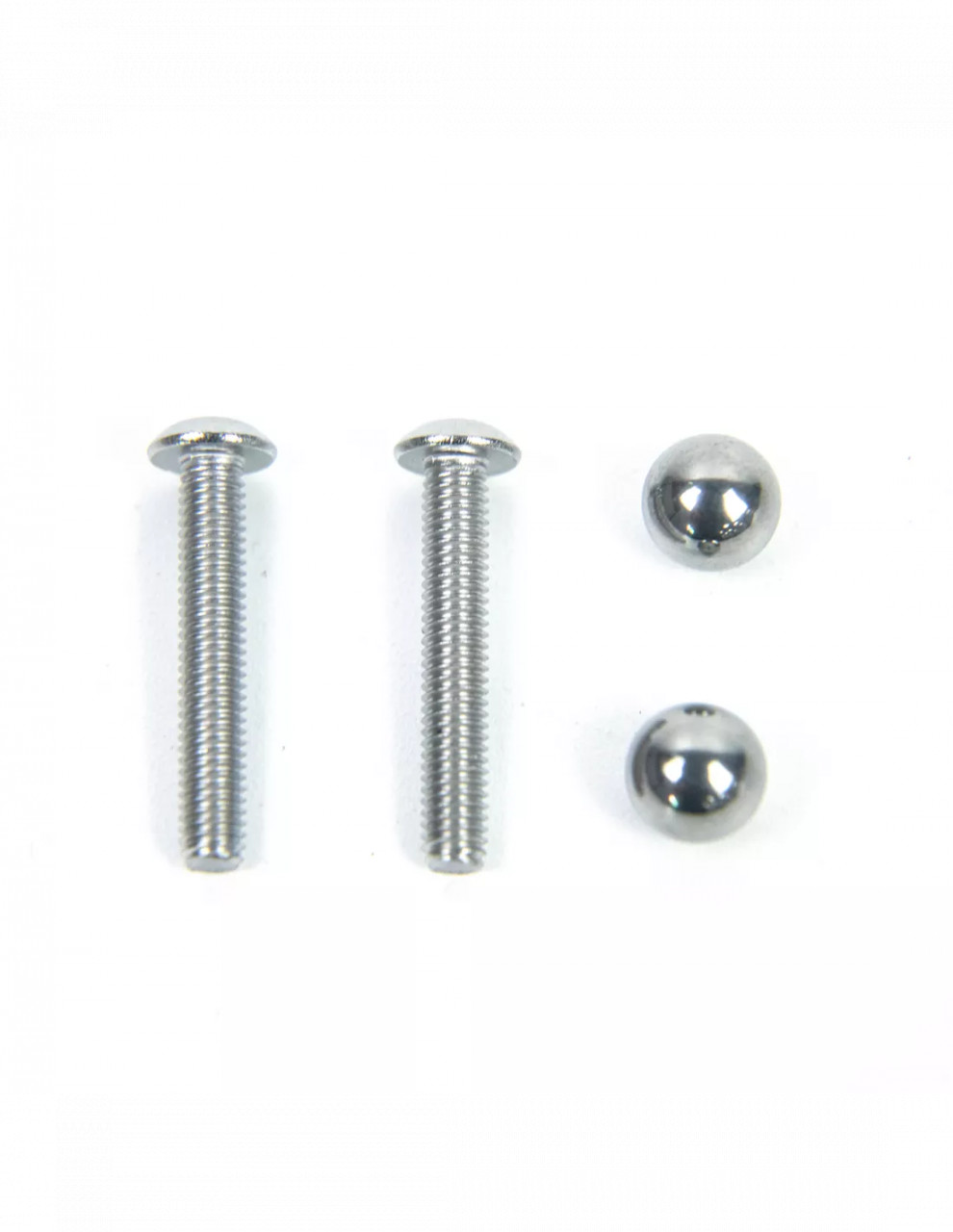

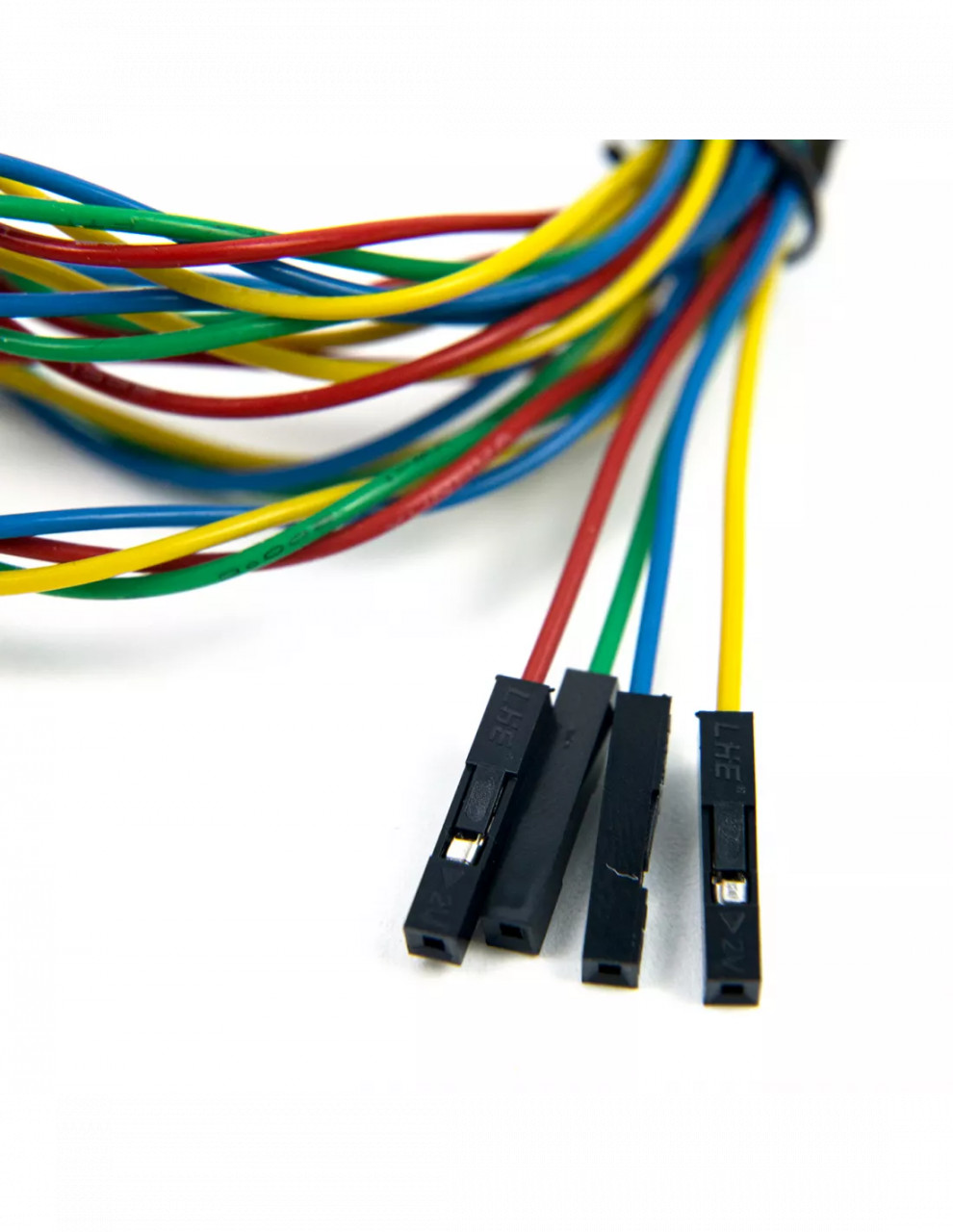

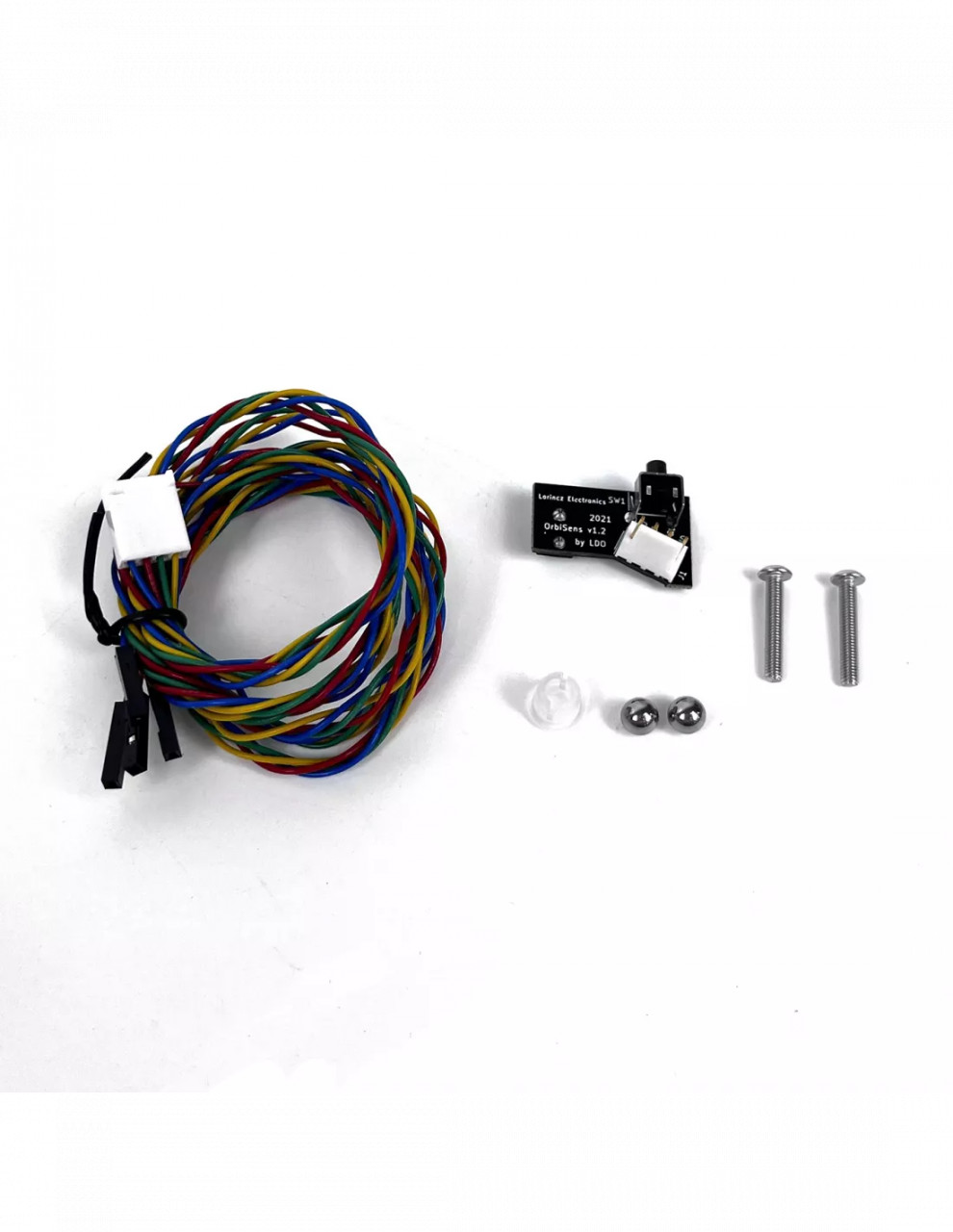

Vedeți mai multe informații open source de la Dr. Lorincz Robert aici Dispune de runout detection a filamentului și butonul de încărcare/descărcare a filamentului, proiectat de Robert Lorincz. Ce este inclus: 1x PCB cu senzor 1x ghid de lumină clar pentru computer 2 x bile din oțel inoxidabil de 6 mm 2x M3x20 BHCS 1x cablaj O scurtă prezentare generală a senzorului de filament Orbiter de la creator: „Înainte de a ajunge la această soluție, am încercat multe tipuri de senzori și metode de detectare, până la urmă aceasta este soluția finală pe care am considerat-o cea mai potrivită în acest scop. Practic, după cum puteți vedea în imagini, folosește un buton special (ca cele folosite la mouse-urile computerelor, evaluate la peste cinci milioane de clicuri). Când filamentul este introdus, bila de oțel de 6 mm apasă butonul declanșând o detectare a prezenței filamentului. Aceste informații sunt folosite în firmware pentru a lansa o macrocomandă pentru a încărca automat filamentul. Butonul de descărcare este conectat la o intrare a plăcii de control care este configurată să declanșeze un eveniment care pornește macro-ul de descărcare. Inelul de intrare al filamentului este imprimat dintr-un material transparent care este iluminat de un LED bicolor pentru a arăta starea după cum urmează: Roșu – nu a fost detectat niciun filament Verde – filament prezent Portocaliu – butonul de descărcare este apăsat (numai când filamentul este prezent) Vă rugăm să rețineți că butonul de detectare a filamentului folosit aici nu este un comutator TACT standard. Are o construcție interioară diferită. Intervalul de mișcare a butonului este de aproximativ 0,7 mm, contactul de ieșire este cuplat @ aproximativ 0,3 mm și eliberat @ aproximativ 0,2 mm.”
