Orbiter 2 Filament Sensor Kit V2.2

Descriere

Proiectat de Dr. Lorincz Robert produs de LDO Motors

Acum se livrează v2.2, mai multe detalii despre versiunea 2.2 gasiti aici

Accesoriu multifunctional pentru extruderul Orbiter V2.

Caracteristici:

-runout detection a filamentului

-functia automata de incarcare a filamentului

-descarcarea filamentului se face prin apasarea butonului de unload

Ce este inclus:

• 1x sensor PCB

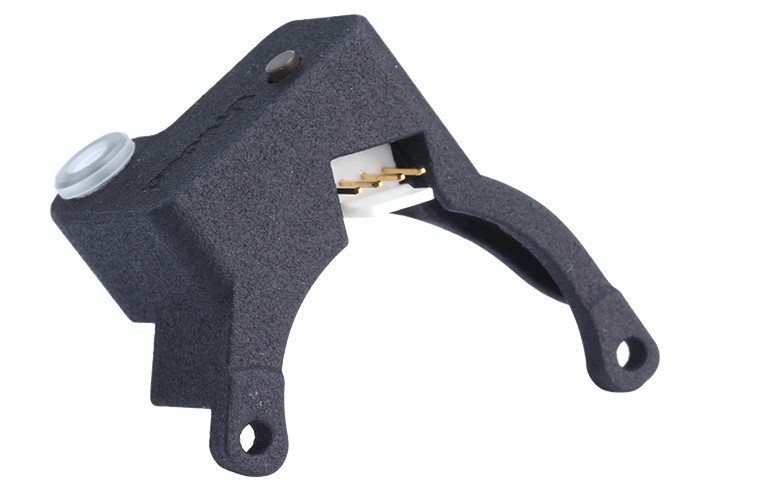

• 1x sensor housing printed in MJF slack
• 1x clear pc light guide

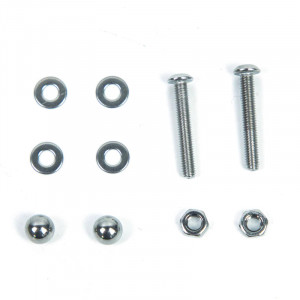

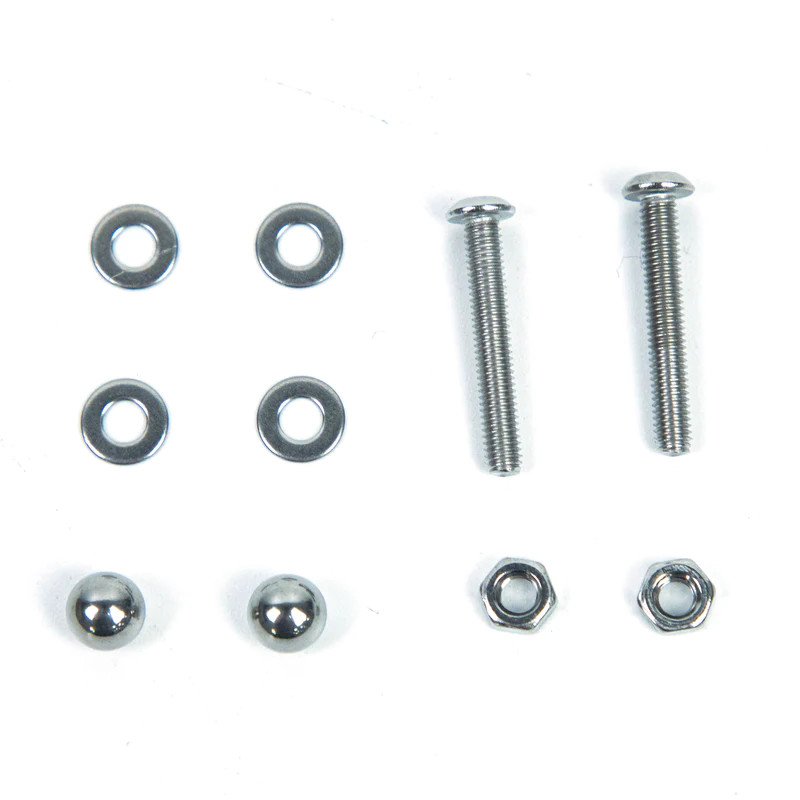

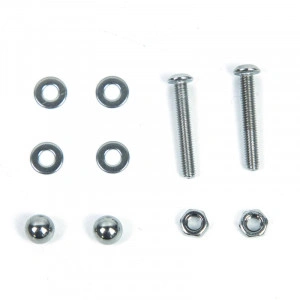

• 2x 6mm stainless steel
• 2x M3x20 BHCS
• 4x M3 washers (m3x6x0.5)
• 2x M3 nuts

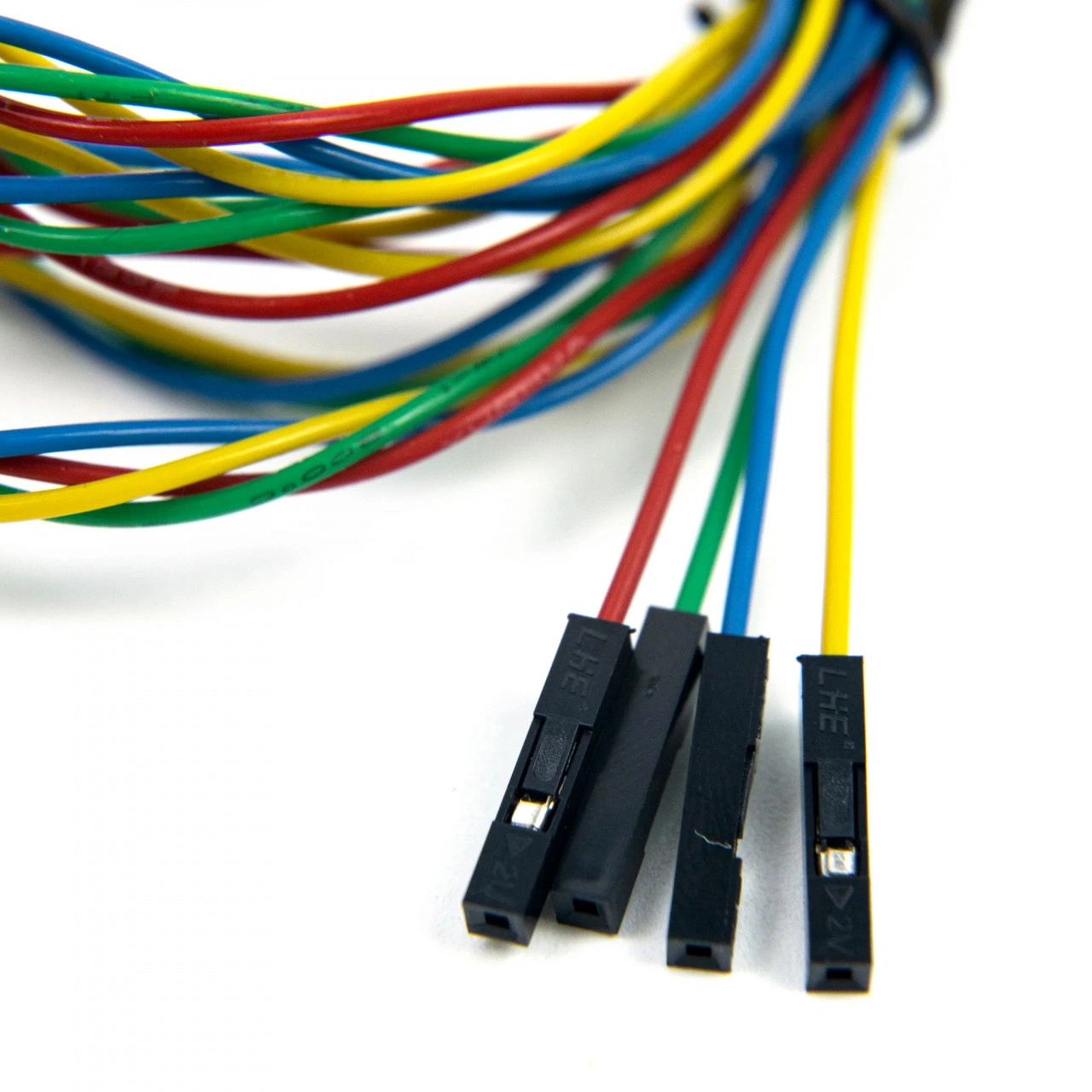

• 1x wiring harness

O scurtă prezentare generală a senzorului de filament Orbiter de la Dr. Lorincz Robert

„Înainte de a ajunge la această soluție, am încercat multe tipuri de senzori și metode de detectare, până la urmă aceasta este soluția finală pe care am considerat-o cea mai potrivită în acest scop.

Practic, după cum puteți vedea în imagini, folosește un buton special (ca cele folosite la mouse-urile computerelor, evaluate la peste cinci milioane de clicuri). Când filamentul este introdus, bila de oțel de 6 mm apasă butonul declanșând o detectare a prezenței filamentului. Aceste informații sunt folosite în firmware pentru a lansa o macrocomandă pentru a  încărca automat  filamentul.
Butonul de  descărcare  este conectat la o intrare a plăcii de control care este configurată să declanșeze un eveniment care pornește macro-ul de descărcare.

Inelul de intrare al filamentului este imprimat dintr-un material transparent care este iluminat de un LED bicolor pentru a arăta starea după cum urmează:

• Roșu – nu a fost detectat niciun filament
• Verde – filament prezent
• Portocaliu – butonul de descărcare este apăsat (numai când filamentul este prezent)

Vă rugăm să rețineți că butonul de detectare a filamentului folosit aici nu este un comutator TACT standard. Are o construcție interioară diferită. Intervalul de mișcare a butonului este de aproximativ 0,7 mm, contactul de ieșire este cuplat @ aproximativ 0,3 mm și eliberat @ aproximativ 0,2 mm.”
