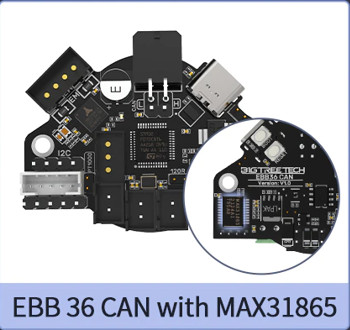

Placa toolboard EBB36 cu CAN cu MAX31865
Descriere
BIGTREETECH EBB36 CAN este un modul adaptor care se monteaza pe motorul pas cu pas tip 36, nema 14/round pancake cum mai este cunoscut acest tip de motor pas cu pas. Au fost lansate de echipa de 3D printing Shenzhen Big Tree Technology Co., Ltd. Ele pot comunica prin portul USB sau CAN BUS, ajutantnd foarte mult la simplificarea cablajelor. Caracteristici: 1. Cu butoanele BOOT și RESET dedicate, utilizatorii pot actualiza firmware-ul prin modul DFU prin USB. 2. Circuitul de protecție adăugat pe termistor evită arderea cipului din cauza posibilelor suprasarcinii de la cartusul de incalzire/ 3. Utilizatorul poate selecta valorile rezistențelor pull-up ale termistorului prin intermediul jumper-ilor, astfel încât să suporte PT1000(rezistențe pull-up de 2,2K), ceea ce îl face convenabil pentru o gama larga de proiecte 4. Se conecteaza prin USB folosind un jumper pentru a porni, ceea ce rezulta in izolarea placii principale de tensiunea de alimentare. 5. Interfața rezervată I2C permite conectarea detectoarelor de filament și acceptă alte funcții custom. 6. Diode suplimentare anti-flyback la cartusul de incalzire și porturile ventilatoarelor protejează eficient MOSFET-urile împotriva arderii din cauza tensiunii inverse. 7. Protecția împotriva conexiunii inverse pe interfața de alimentare împiedică utilizatorii să ardă placa de bază atunci când conectează din greșeală linia de alimentare invers. 8. MAX31865 permite selectarea a 2 fire sau 4 fire pentru PT100/PT1000. 9. Suporta comunicarea prin CAN sau USB. Rezistorul 120R al CAN poate fi selectat prin jumper și rezervă interfețele de extindere CAN. 10. Cipul de protecție ESD de pe portul USB împiedică defectarea plăcii de control cauzata de electricitatea statică a portului USB. 11. Placa se livreaza impreuna cu pini terminali, mufe , suruburi, radiator pentru driver, etc, pentru a satisface nevoile specifice ale clienților. Pe placa se gasesc accelerometru ADL345, driver pentru motor TMC2209. Mai multe informatii se gasesc aici
