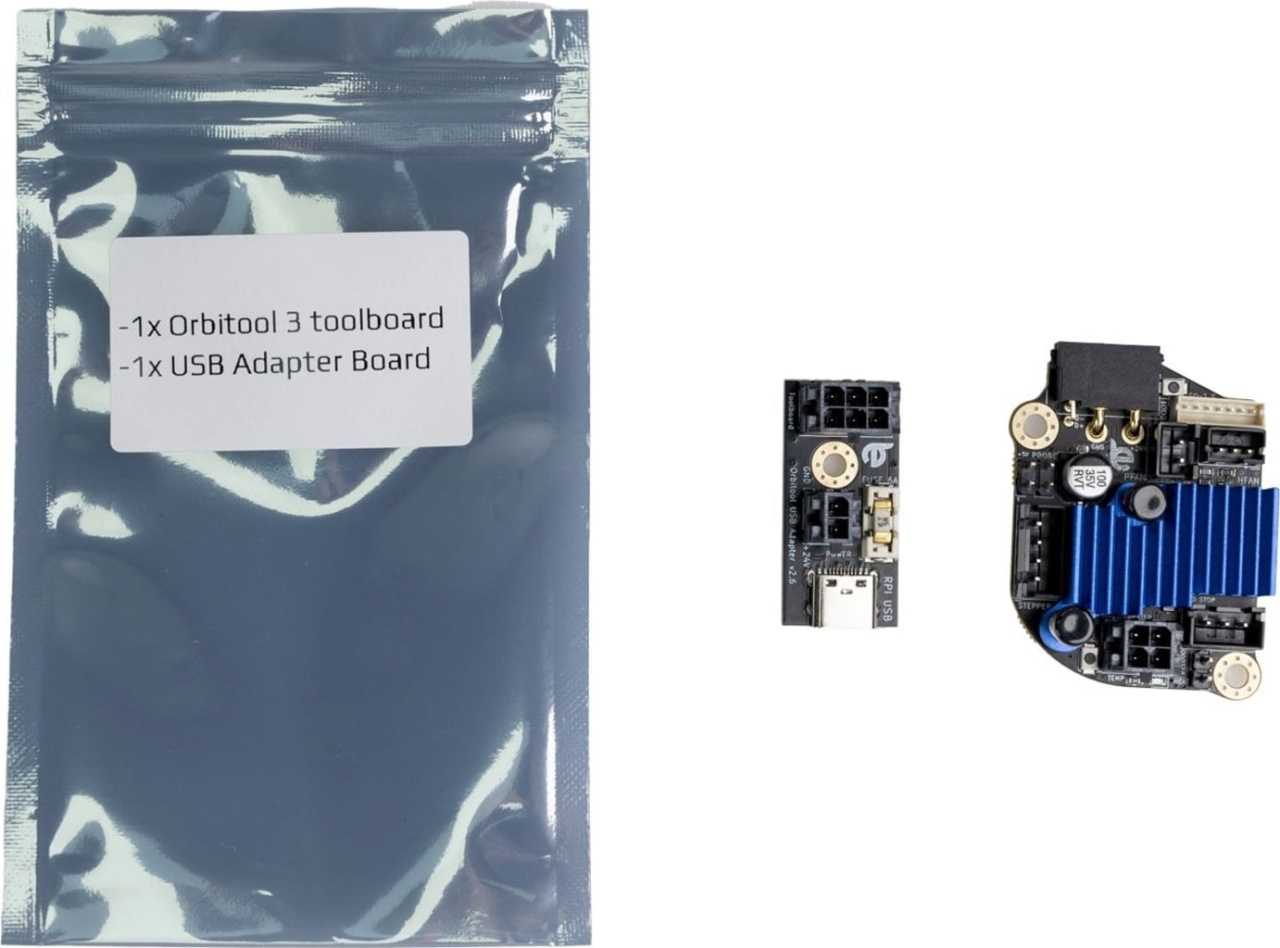

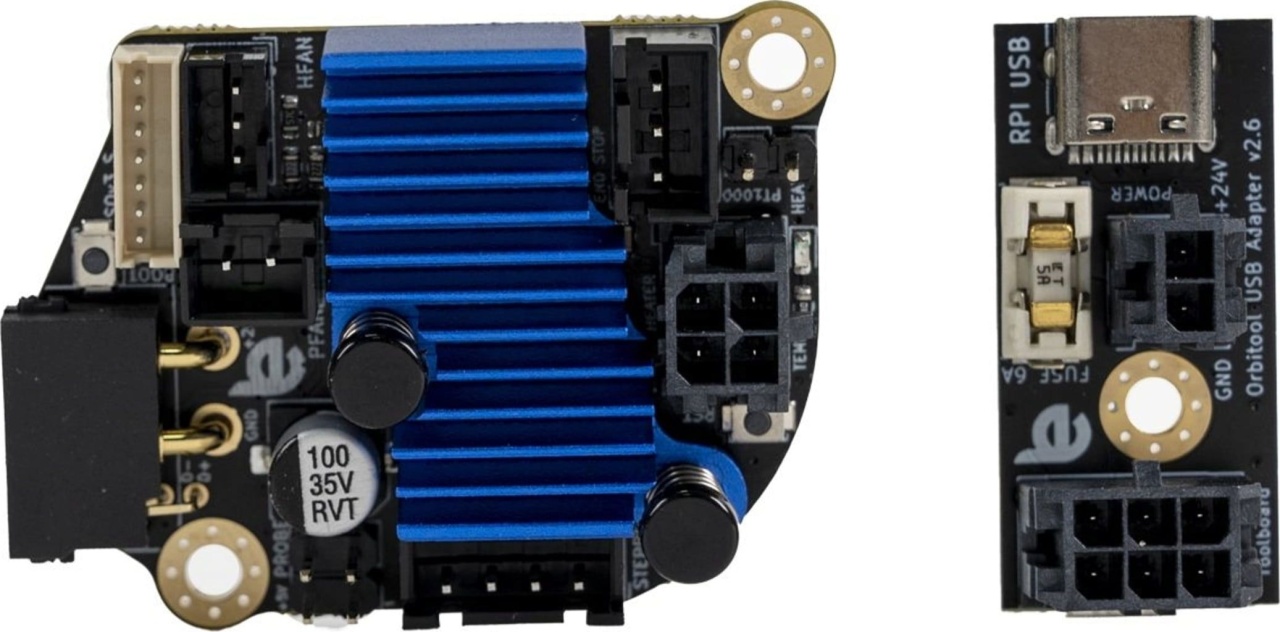

Kit Orbitool Toolboard pentru Smart Orbiter 3

Descriere

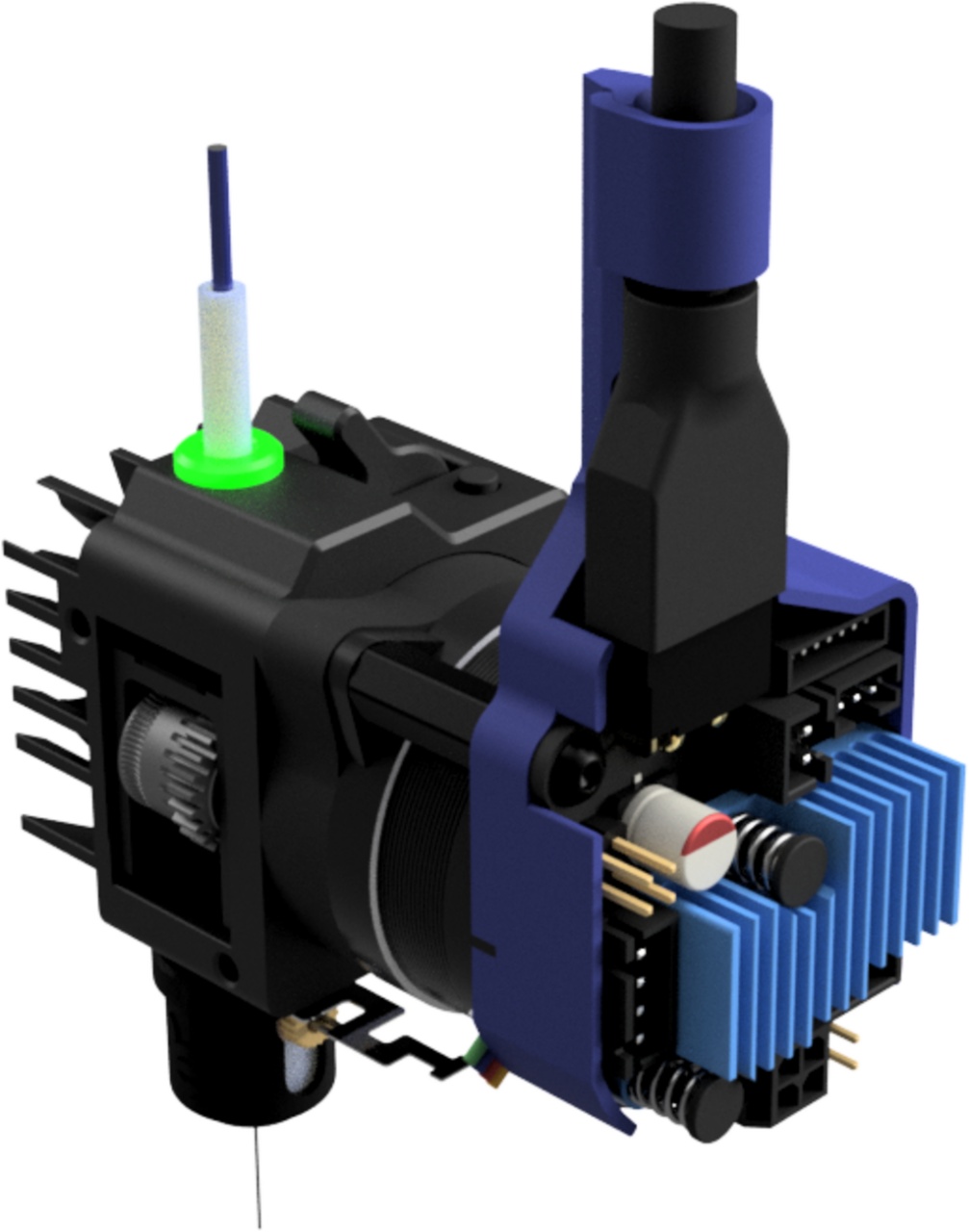

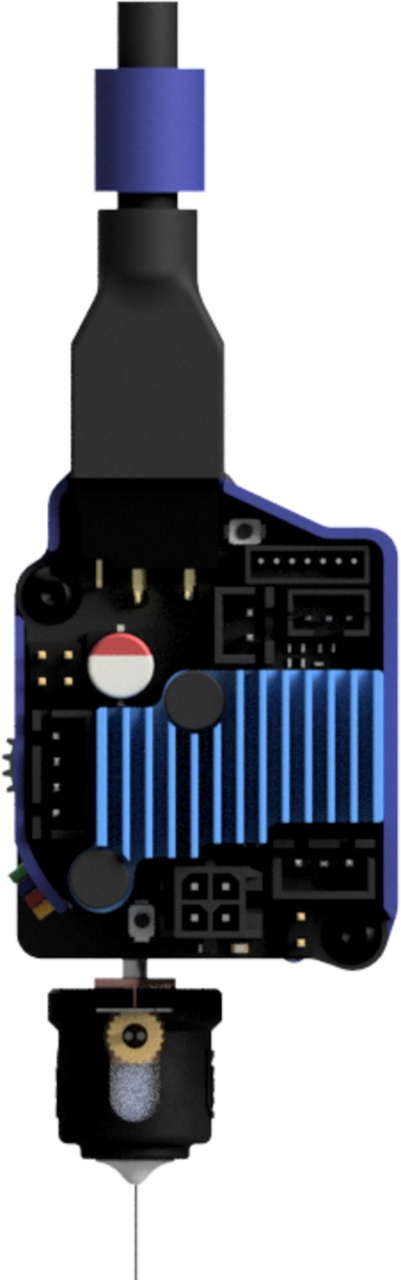

Kitul Orbitool Toolboard pentru Smart Orbiter 3 este o componentă esențială pentru pasionații de imprimare 3D care doresc să îmbunătățească performanța și fiabilitatea imprimantelor lor. Acest kit este proiectat pentru a se integra perfect cu extruderul Smart Orbiter 3, transformându-l într-un component eficient și ușor de utilizat.

Caracteristici principale

1. Microcontroler STM32F042:

   • Rulează la 48MHz, oferind performanțe rapide și fiabile pentru gestionarea sarcinilor complexe de imprimare 3D.

2. Comunicare USB:

   • Permite conectarea directă la un Raspberry Pi, reducând numărul de cabluri necesare între capul de imprimare și unitatea de control (MCU).

3. Accelerometru LIS2DW12:

   • Integrat pentru a ajuta la modelarea intrărilor și la îmbunătățirea calității imprimării.

4. Driver pentru motor pas cu pas TMC2209:

   • Asigură o mișcare precisă și silențioasă a extruderului.

5. Protecție avansată:

   • Protecție activă împotriva scurtcircuitelor la ieșirile ventilatorului și la ieșirea pentru hot-end.
   • Protecție împotriva conectării inverse a alimentării și pierderii alimentării GND.
   • Protecție împotriva interferențelor EMI și ESD la toate intrările și ieșirile.

6. Gestionare termică avansată:

   • Include un senzor de temperatură onboard și un sistem de gestionare termică pentru a preveni supraîncălzirea.

7. Compatibilitate cu senzori de temperatură standard:

   • Compatibil cu senzori de temperatură NTC sau PT1000, oferind flexibilitate în alegerea componentelor.

8. Ieșiri controlate PWM pentru ventilatoare:

   • Permite controlul precis al ventilatoarelor de hot-end și de răcire, compatibil cu ventilatoare de 12V și 24V.

Mai multe detalii se pot găsi aici (github).
